テレビ&ナビキット(ビルトインタイプ)

テレビ&ナビキット(ビルトインタイプ) ドライブを楽しみながら、スムーズに目的地へ!!
仕様/同梱品

仕様

TV&ナビコントロールユニット
外形寸法 W60mm×H13mm×D37mm(突起部除く)※1
※品番によってケース形状・サイズが異なる場合があります。
※1.品番によってはTVコントロールユニットとナビコントロールユニットが別体の場合があります。

ビルトインスイッチ

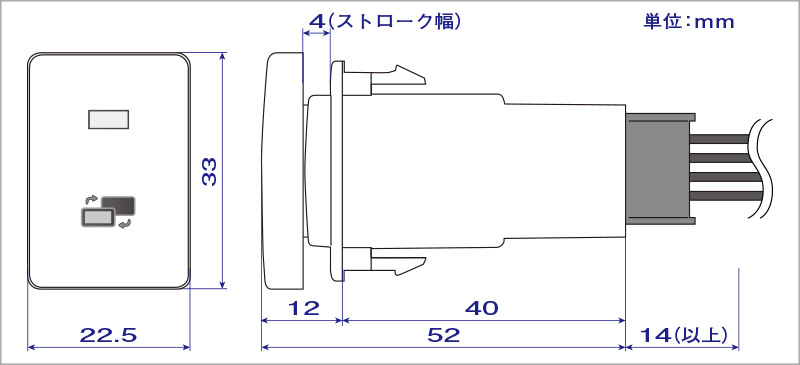

トヨタ用TYPE-A TSW006
スイッチ寸法 W22.5mm×H33mm×D52mm
拡大する
寸法図詳細

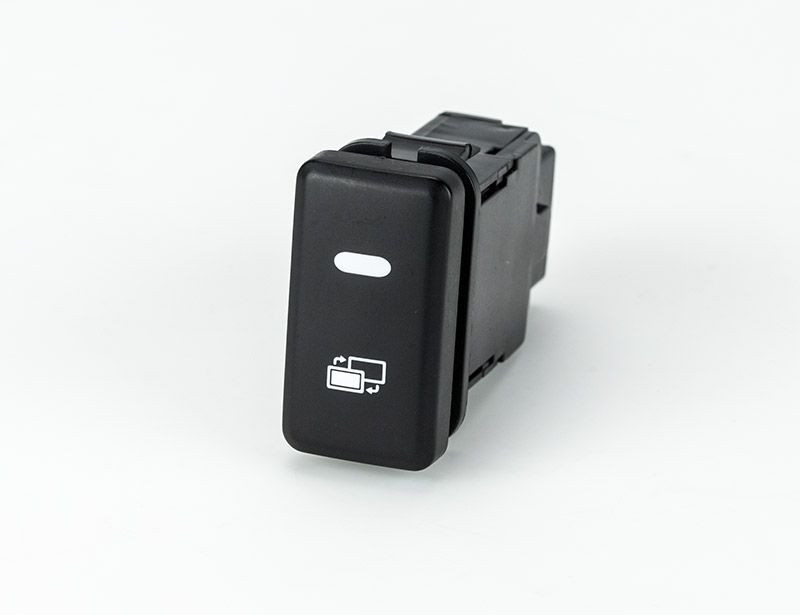

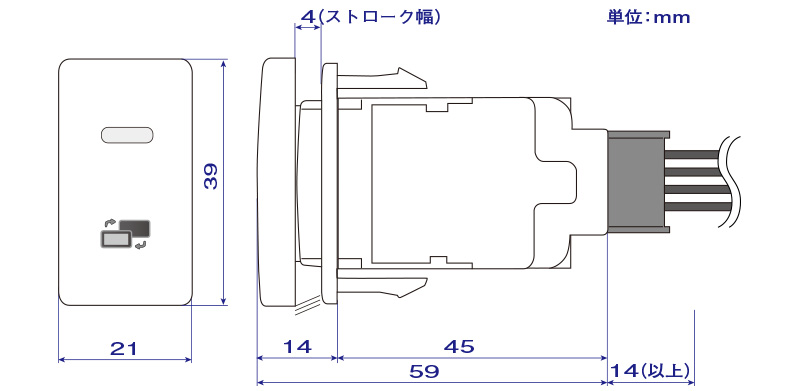

トヨタ用TYPE-B TSW007
スイッチ寸法 W21mm×H39mm×D59mm
拡大する
寸法図詳細

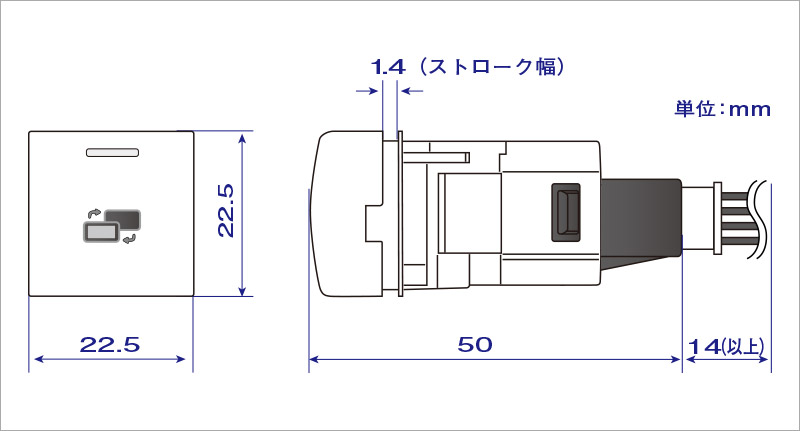

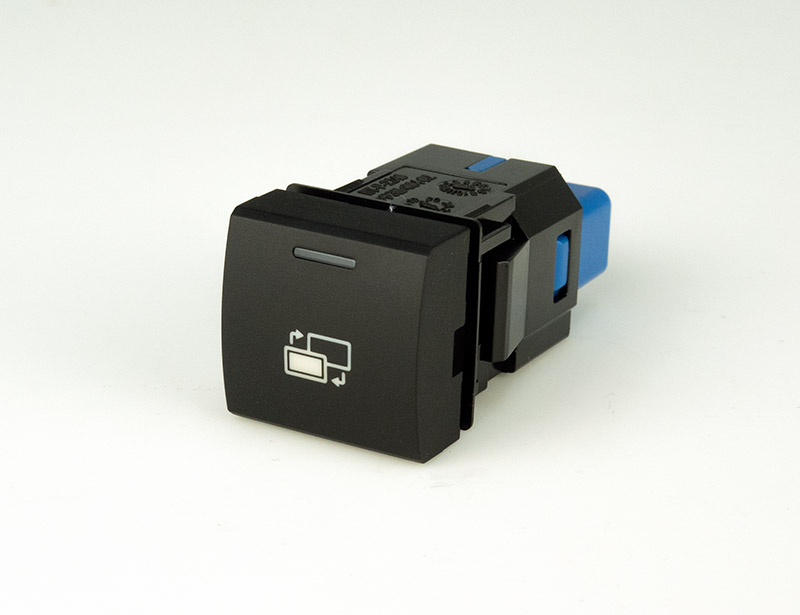

トヨタ用TYPE-D TSW016
スイッチ寸法 W22.5mm×H22.5mm×D50mm
拡大する
寸法図詳細

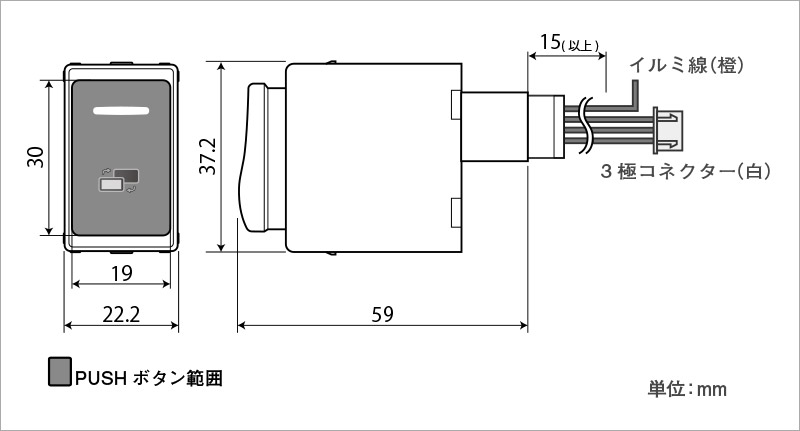

レクサス用TYPE-C TSW014
スイッチ寸法 W19mm×H30mm×D59mm
拡大する
寸法図詳細

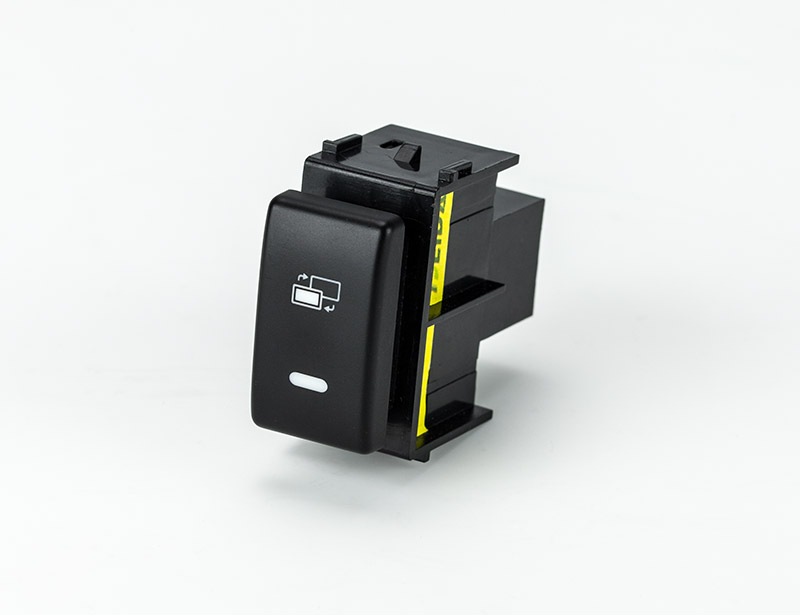

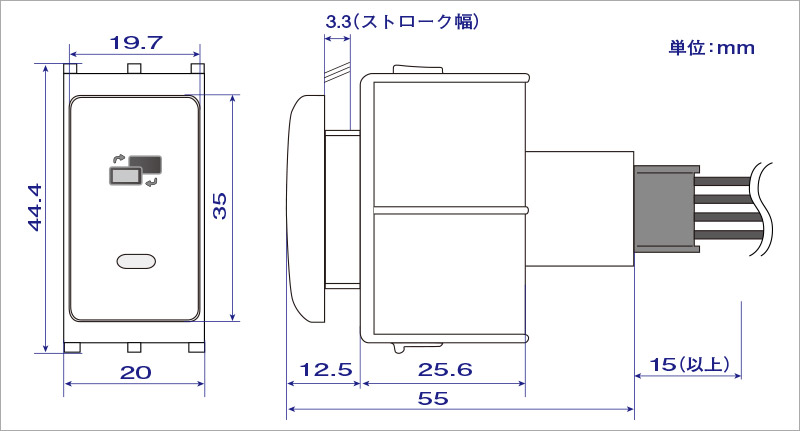

日産用TYPE-A TSW009
スイッチ寸法 W20mm×H35mm×D55mm(※露出部分)
拡大する
寸法図詳細

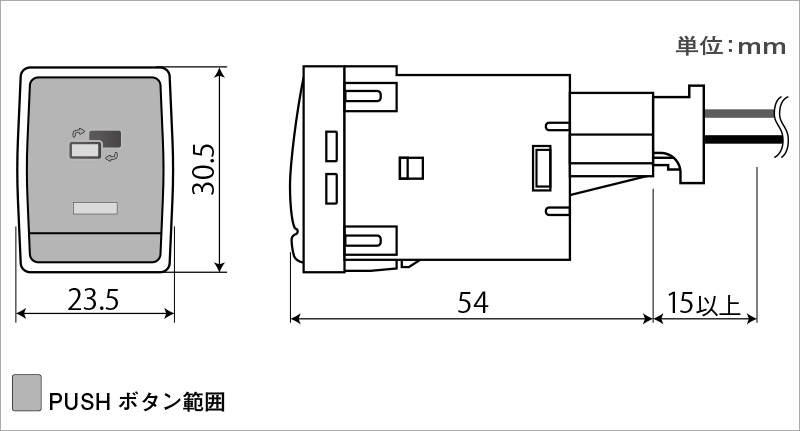

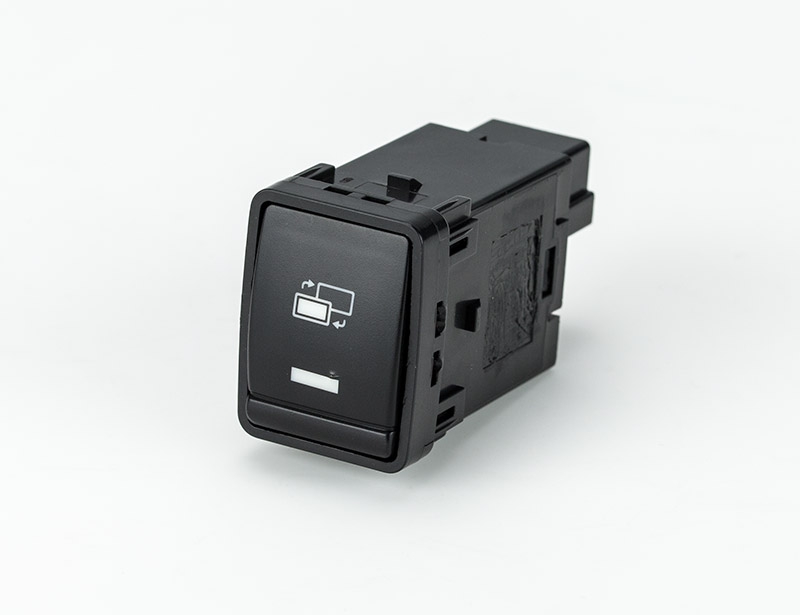

日産用TYPE-B TSW013
スイッチ寸法 W23.5mm×H30.5mm×D54mm
拡大する
寸法図詳細

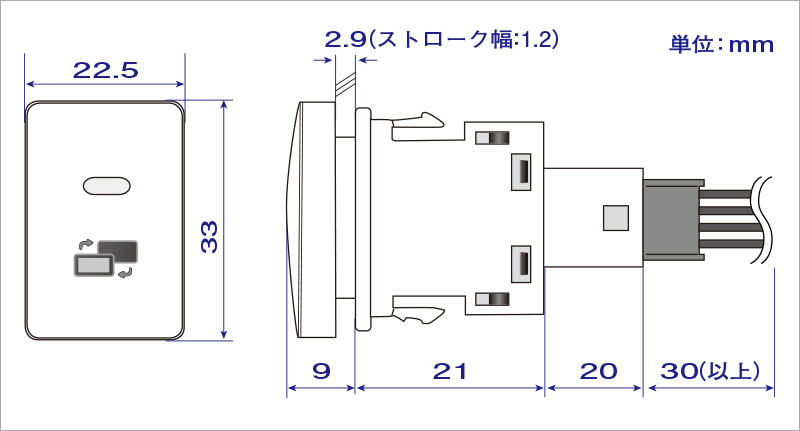

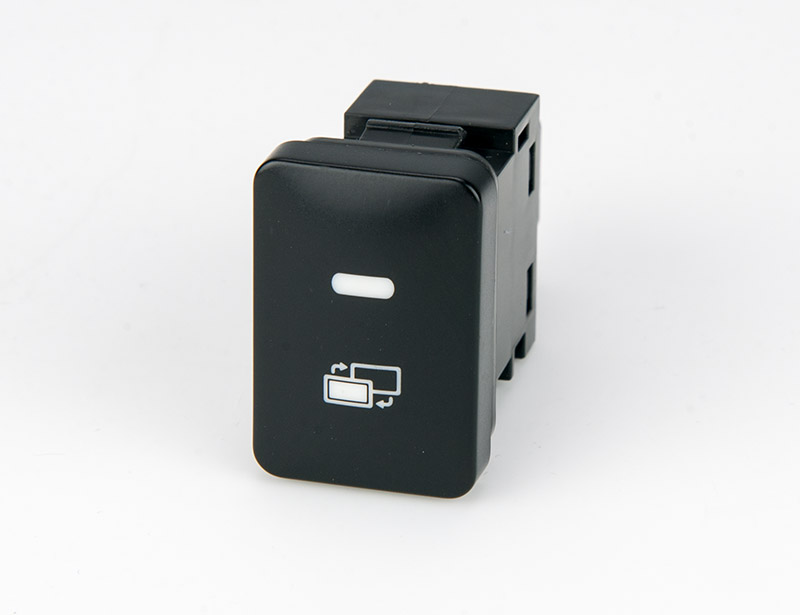

日産用TYPE-C TSW015
スイッチ寸法 W22.5mm×H33mm×D50mm
拡大する
寸法図詳細

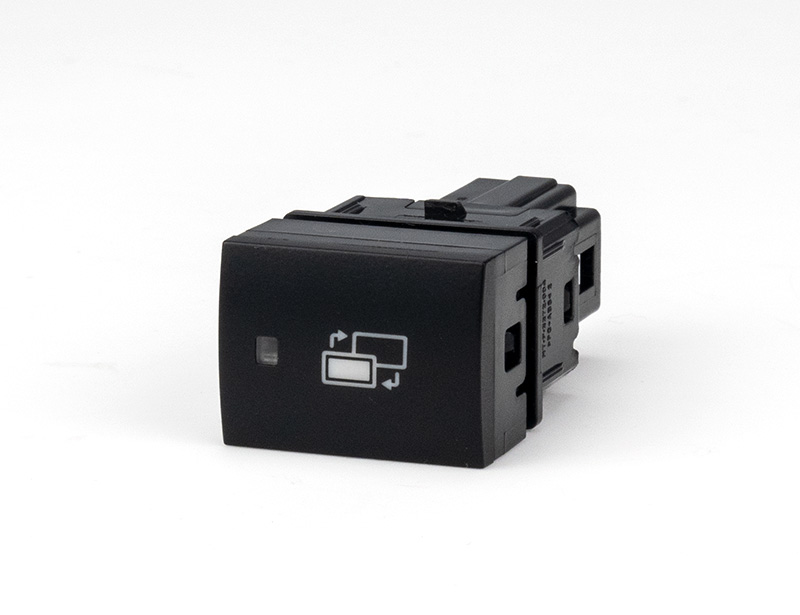

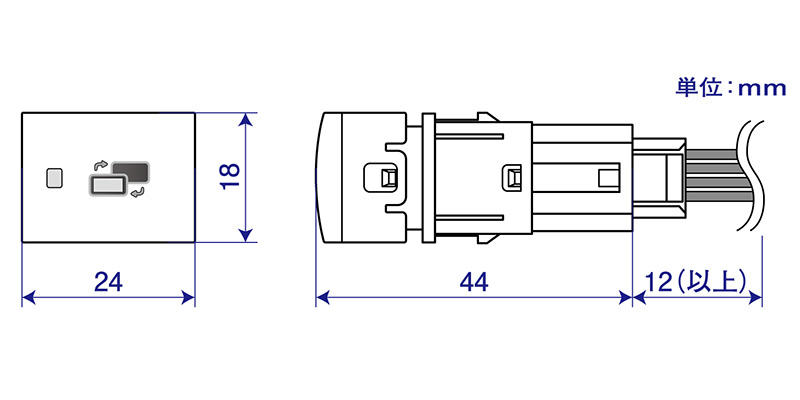

日産用TYPE-D TSW018
スイッチ寸法 W24mm×H18mm×D44mm
拡大する
寸法図詳細

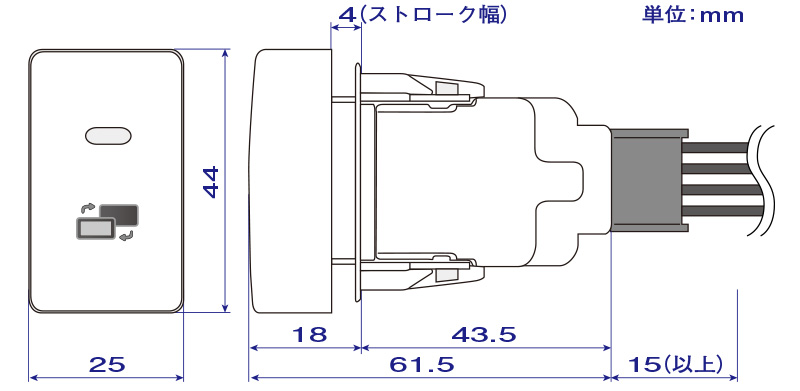

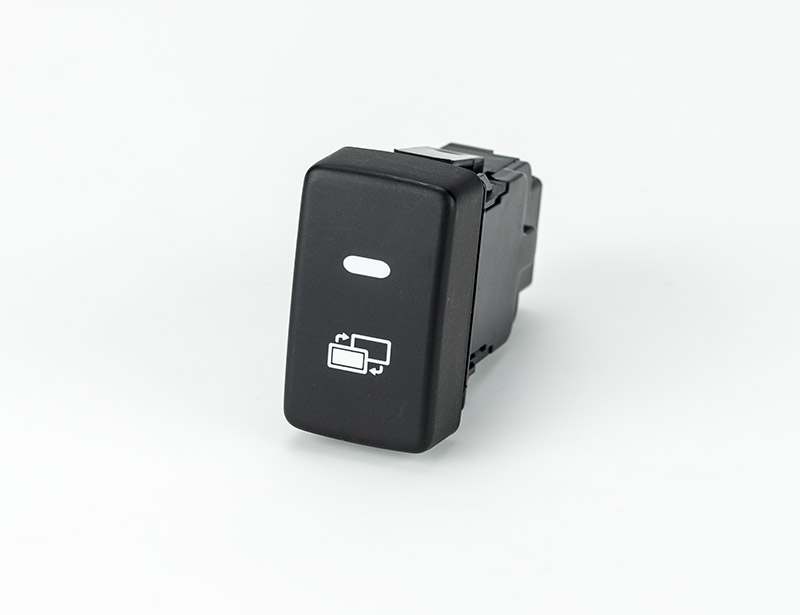

ホンダ用TYPE-A TSW008
スイッチ寸法 W25mm×H44mm×D61.5mm
拡大する
寸法図詳細

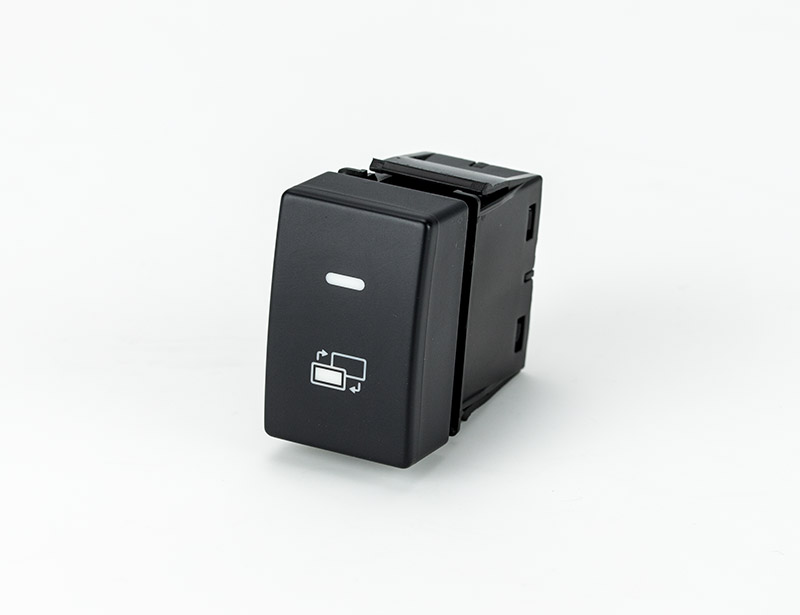

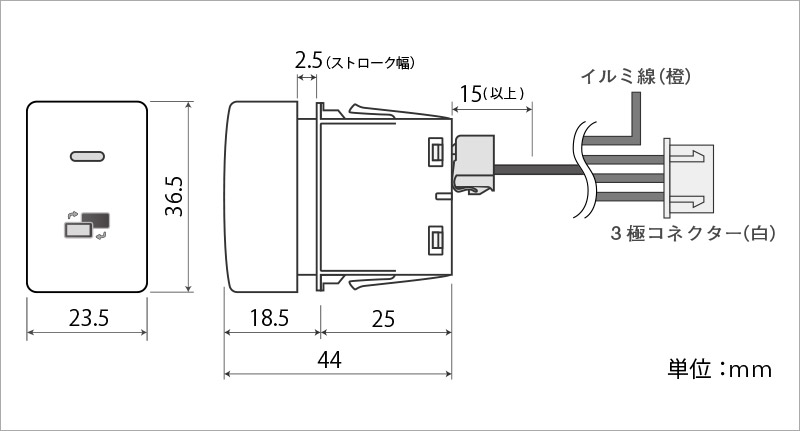

ホンダ用TYPE-B TSW010
スイッチ寸法 W23.5mm×H36.5mm×D44mm
拡大する
寸法図詳細

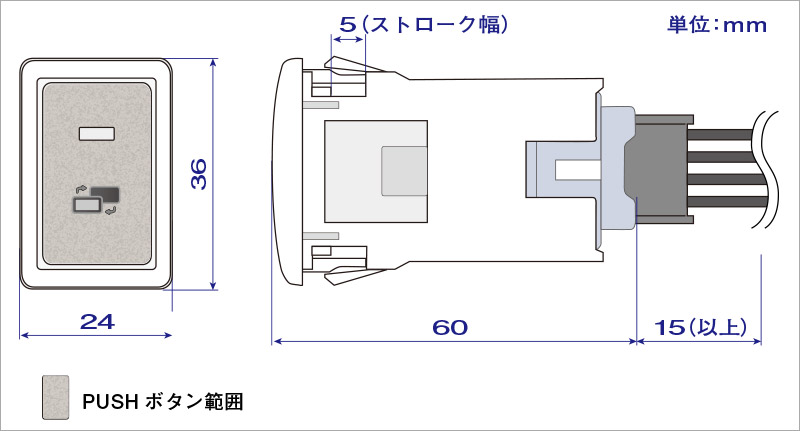

スズキ用TYPE-A TSW011
スイッチ寸法 W24mm×H36mm×D60mm
拡大する
寸法図詳細

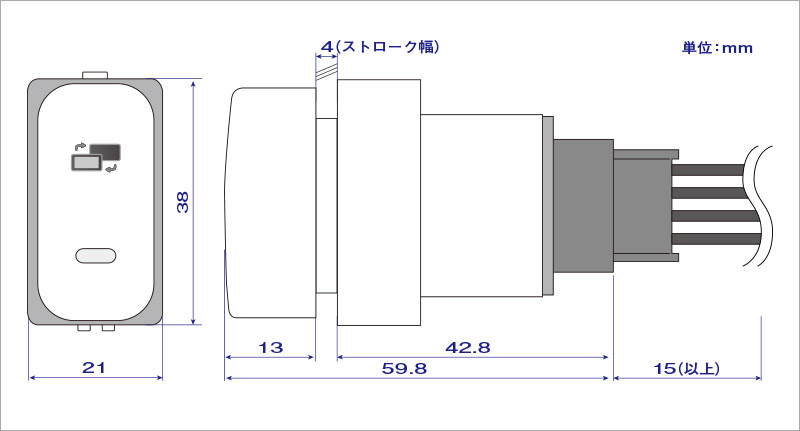

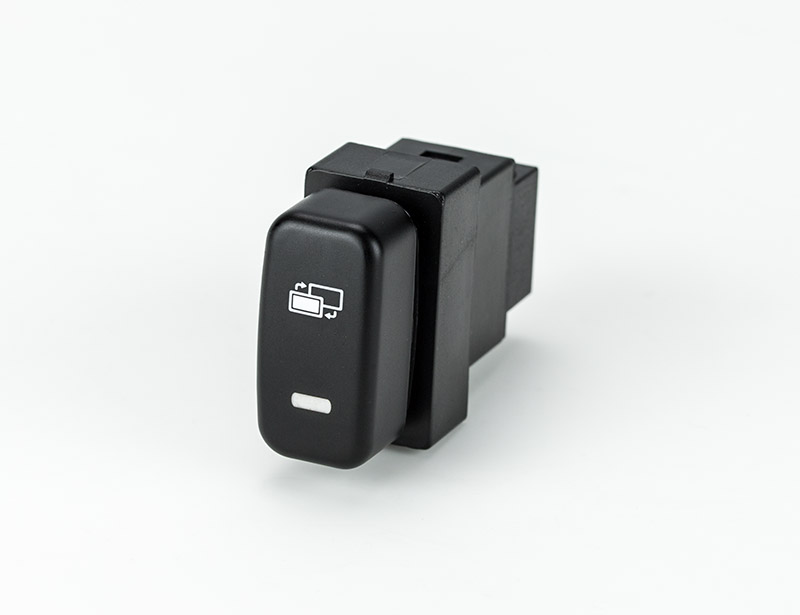

三菱用TYPE-A TSW012 販売終了
スイッチ寸法 W21mm×H38mm×D59.8mm
拡大する
寸法図詳細

※品番によってケースの形状及びサイズが異なります。

同梱品

・TV&ナビコントロールユニット※1
※品番によってケース形状・サイズが異なる場合があります。
・ビルトインスイッチ
・スイッチハーネス(2m) ・E-クランプ
・両面テープ ・取扱/取付説明書
・保証書(ユーザー保証登録カード付属)
※1.品番によってはTVコントロールユニットとナビコントロールユニットが一体になっている場合があります。

製品保証について

補修パーツ

ビルトインスイッチ
◆トヨタ用Aタイプ
品番:TSW006B
税込価格 4,378円(税別 3,980円)

◆トヨタ用Bタイプ
品番:TSW007
税込価格 4,378円(税別 3,980円)

◆トヨタ用Dタイプ
品番:TSW016
税込価格 4,378円(税別 3,980円)

◆レクサス用Cタイプ
品番:TSW014
税込価格 4,378円(税別 3,980円)

◆日産用Aタイプ
品番:TSW009
税込価格 4,378円(税別 3,980円)

◆日産用Bタイプ
品番:TSW013
税込価格 4,378円(税別 3,980円)

◆日産用Cタイプ
品番:TSW015
税込価格 4,378円(税別 3,980円)
◆日産用Dタイプ
品番:TSW018
税込価格 4,378円(税別 3,980円)

◆ホンダ用Aタイプ
品番:TSW008
税込価格 4,378円(税別 3,980円)

◆ホンダ用Bタイプ
品番:TSW010
税込価格 4,378円(税別 3,980円)

◆スズキ用Aタイプ
品番:TSW011
税込価格 4,378円(税別 3,980円)

◆三菱用Aタイプ
品番:TSW012
税込価格 4,378円(税別 3,980円)

お使いのTV-KITの切替スイッチをビルトインスイッチに交換することができます。
  • 交換可能なのは3ピン/白コネクタ仕様のスイッチのみです。(4ピン/黒コネクタのTV-KIT、またTV-NAVI-KITには使用できません)
  • 必ず車両のスペアスイッチホールのサイズをご確認ください(※仕様表参考)
