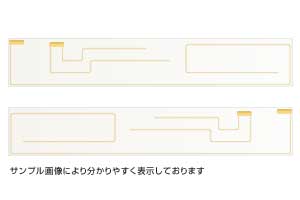

エレメントアンテナ部
| アンテナ線幅 |
φ0.06mm |
| アンテナ(1)(2)寸法 |
W356×H61mm |
|
|
 |
ブースターアンプ部
| アンテナ出力端子 |
3.5Φミニプラグ×4 |
| FM-VICS出力端子 |
3.5ΦミニプラグまたはJASO標準プラグ |
| 電源電圧 |
DC12Ｖ±2V |
| アース方式 |
マイナス接地 |
| 入出力インピーダンス |
75Ω |
| 受信チャンネル |
FM-VICS |
| VHF 1ch〜12ch |
| UHF 13ch〜62ch |
| 周波数範囲 |
FM-VICS 76〜90MHz |
| VHF(Lo) 91〜108MHz |
| VHF（Hi） 157〜225MHz |
| UHF 471〜770MHz |
| 帯域内利得 |
20dB |
| 消費電流 |
100mA以下 |

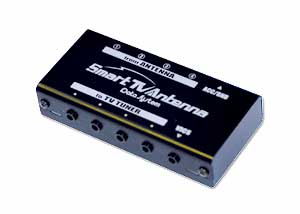

ブースタアンプ
外形寸法 |
W103×H53×D22mm |
| ブースタアンプ重量 |
100g |
|
|
|
ターミナル/各ケーブル
ケーブル長（アンプ入力側）
ケーブル長（アンプ出力側） |
各3ｍ |
| ターミナル寸法 |
W27×H8×D5（mm） |
|
|
■12V専用ブースターアンプ 1個
■フィルムアンテナ右用1枚
■フィルムアンテナ左用1枚
■アンテナ接続ケーブル 4本
■テレビチューナー接続ケーブル 4本
■アンテナ変換ケーブル 1本
■FM-VICS接続ケーブル 1本 |
■電源ハーネス 1本
■脱脂クリーナー 1枚
■ケーブルクランプ 6個
■両面テープ 1枚
■取扱/取付説明書
■保証書/ユーザー保証登録カード |
|
※フィルムアンテナ貼付用の道具（霧吹き/スキージー（ヘラ）/中性洗剤/柔らかい布など）は別途ご用意ください。
※すべての部品を補修用パーツとして用意しています。別の車両に移設する際は、フィルムアンテナ（脱脂クリーナー/ターミナル用両面テープ同梱）を別途ご購入ください。 |
|
|
|
