前も後ろも、高精細録画 2カメラドライブレコーダー DVR3100
取り付け例

接続概要図

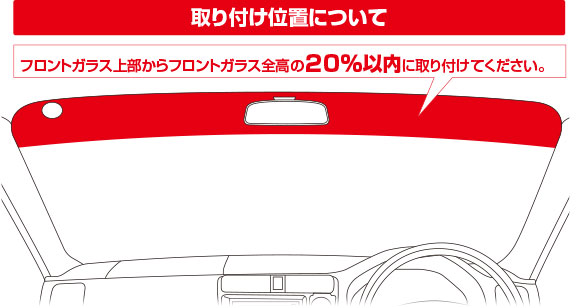

●本体をフロントガラス内側に取り付ける場合、保安基準により接着部分等がフロントガラス上部からフロントガラス全高の20%以内に取り付けてください。
●雨天時などに鮮明に記録できない場合がありますので、必ずワイパーの拭き取り範囲内に取り付けてください。
●車検ステッカーなどに重ならないように取り付けてください。

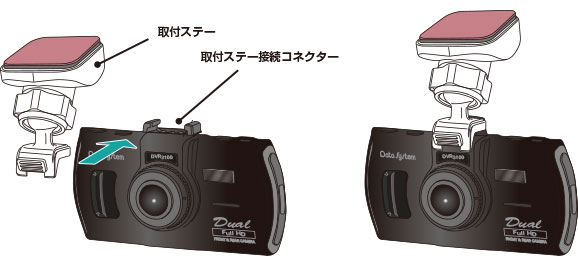

本体に取付ステーを取り付ける
取付ステーを本体の取付ステー接続コネクターに合わせ、矢印の方向にスライドさせて本体に取付ステーを取り付けます。

接続概要図

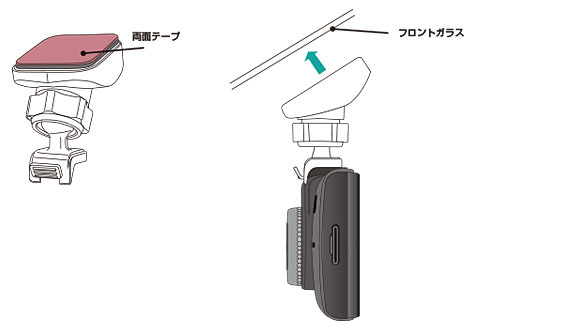

本体をフロントガラスに取り付ける
取付ステーの両面テープから保護フィルムを剥がしフロントガラスに取り付けます。

※付属のクリーナー100を使用してフロントガラスの貼り付け面を綺麗に清掃してください。
※バックミラーの左脇など、なるべく運転者の視界に入りにくい場所に取り付けてください。

接続概要図

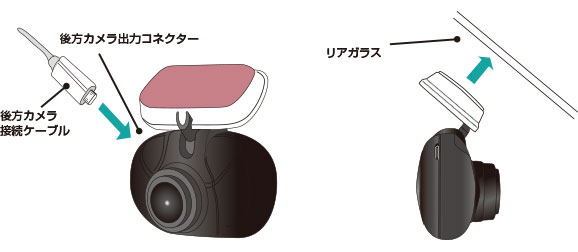

後方カメラに後方カメラ接続ケーブルを接続してから、後方カメラをリアガラスに取り付ける
取付ステーの両面テープから保護フィルムを剥がしリアガラスに取り付けます。

※後方カメラは、リアガラス中央上部に取り付けてください。
※付属のクリーナー100を使用してリアガラスの貼り付け面を綺麗に清掃してください。
接続概要図

後方カメラ接続ケーブルを本体に接続する

接続概要図

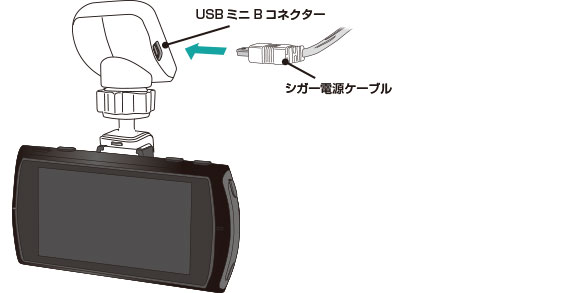

シガー電源ケーブルを取付ステー横の差し込み口に接続する

接続概要図

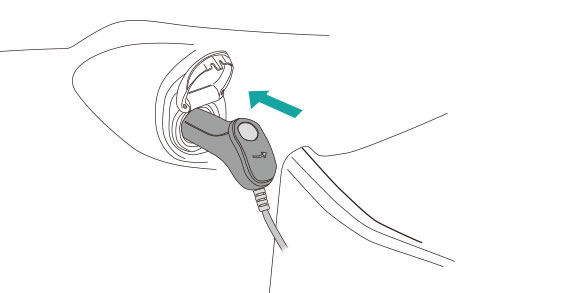

シガー電源ケーブルを車両側シガーソケットに接続する
接続概要図

本体の向きを調整する
電源を入れて、モニターを見ながら適切な向きに調整してください。

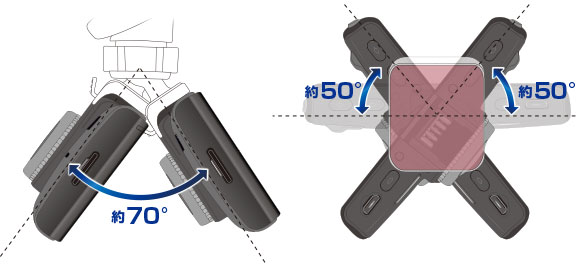

※本体の首振り範囲は、前後方向約70°、左右方向約50°(片側約50°ずつ)。

後方カメラの向きを調整する

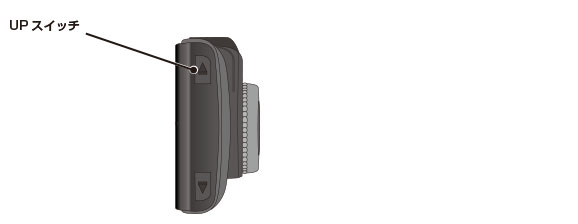

本体側面の「UPスイッチ」を押すことで、後方カメラ映像をモニターに表示させることができます。

接続概要図

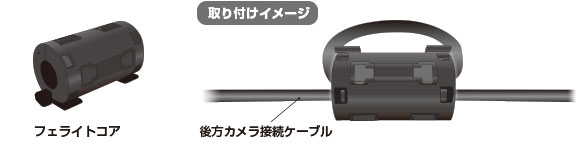

※地デジ受信やラジオ受信などに影響する場合は、必要に応じて同梱のフェライトコアを後方カメラ接続ケーブルに取り付けてください。詳細は取付/取扱説明書をご参照ください。
