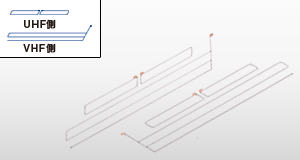

※装着する場合、UHF側とVHF側を切り離してから貼り付けます。 |
|
エレメントアンテナ部
| アンテナ寸法 |
アンテナ線幅 |
約0.5ｍｍ ※交点等一部異なります。 |
| 左右共通 |
W357×H95mm【注1】 |
【注1】：改良のため変更になる場合があります。
|
|
|
 |
|

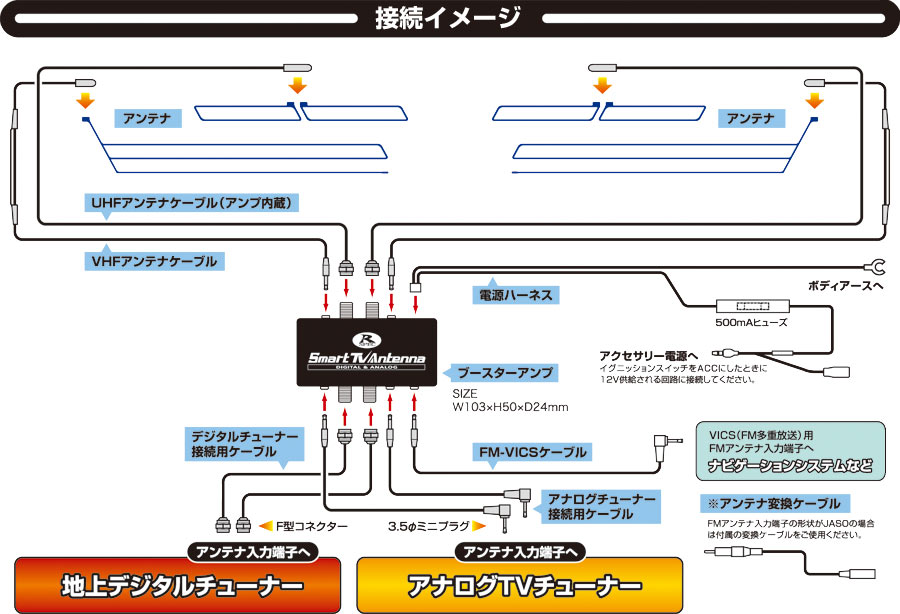

ブースターアンプ部
| アンテナ入力端子 |
VHF×2（3.5Φミニジャック） |
| UHF×2（F型コネクター） |
| アンテナ出力端子 |
アナログ×2（3.5Φミニジャック） |
| デジタル×2（F型コネクター） |
| 電源電圧 |
DC12V±2V（マイナス接地） |
| 入出力インピーダンス |
75Ω |
| 周波数範囲 |
FM-VICS ：76〜90MHz |
| TV |
VHF(Lo) ：90〜108MHz |
| VHF（Hi）：170〜222MHz |
| UHF ：470〜770MHz |
| 帯域内利得 |
FM-VICS ：15〜20dB |
| TV |
VHF ：15〜20dB |
| UHF ：10〜20dB |

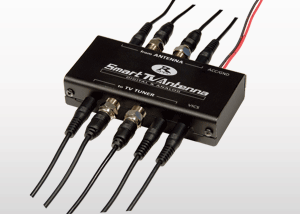

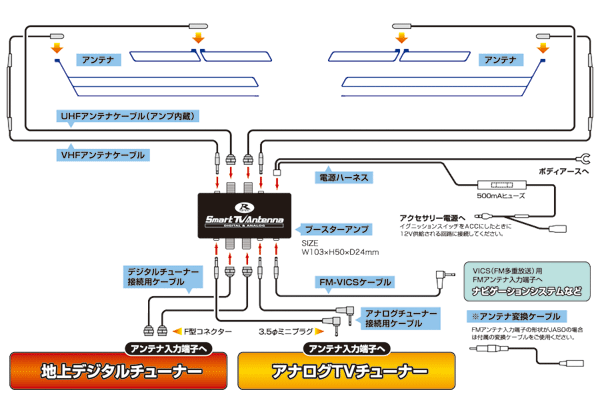

ブースタアンプ
外形寸法 |
W103×H50×D24（mm） |
|
|
|
|
|
各ケーブル
ケーブル長
・VHFアンテナケーブル
・VICSケーブル
・チューナーケーブル |
各3ｍ |
| ・UHFアンテナケーブル |
5ｍ |
| ターミナル寸法 |
VHF側 W29×H8×D5（mm） |
| UHF側 W38×H11×D6（mm） |
|
|
■エレメントアンテナ（左側/右側）･･･各1枚
■デジタルチューナー接続ケーブル･･･2本
■アンテナ接続ケーブル（VHF用）･･･2本
■アンテナ接続ケーブル（UHF用）･･･2本
■電源ハーネス･･･1本
■両面テープ・脱脂クリーナー
■ユーザー保証登録カード/保証書 |
■ブースターアンプ･･･1個
■アナログチューナー接続ケーブル･･･2本
■FM-VICS接続ケーブル･･･1本
■アンテナ変換ケーブル･･･1本
■ケーブルクランプ･･･8個
■ 取扱/取付説明書
|
※すべての部品を補修パーツとして用意しています。別の車両に移設する際は、エレメントアンテナ（脱脂クリーナー/ターミナル用両面テープ同梱）を別途ご購入ください。 |
|
