取り付け例

接続概要図

◆「リアカメラ」と「フロントカメラやサイドカメラなど」を接続する場合
接続概要図
拡大する

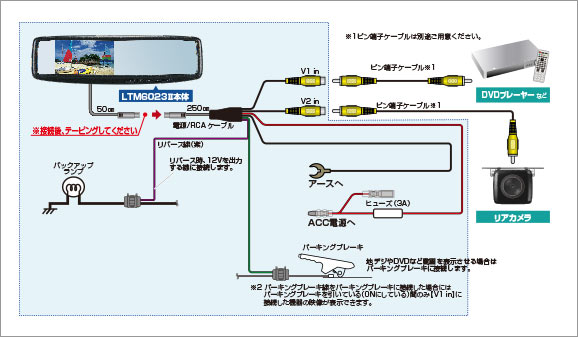

◆「リアカメラ」と「DVDプレーヤーなど」を接続する場合
接続概要図
拡大する
※1 ピン端子ケーブルは必要に応じて別途ご用意ください。
※2 パーキングブレーキ線をパーキングブレーキに接続した場合は、パーキングブレーキを引いている(ONにしている)間のみ【V1 in】に接続した機器の映像が表示できます。
サイドカメラを接続する場合は、トグルスイッチなどON/OFFを保持できるスイッチを別途ご用意ください。
本製品は音声入力端子及び音声出力機能を装備していません。音声の接続に関しては注意事項ページをご参照ください。
