アイドリングストップコントローラー

始動時のアイドリングストップをコントロール!! アイドリングストップコントローラー ISC434
取り付け例

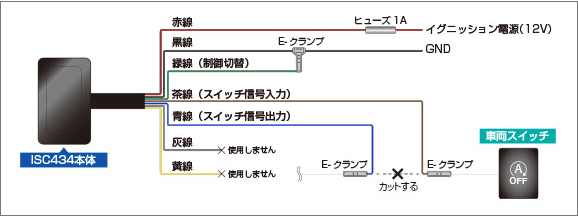

接続概要図

接続概要図
拡大する
※取り付ける車種により接続方法が異なります。詳しくは「車種別取付説明書」をご参照ください。
※車種によっては、車両側配線の一部を切断加工する必要があります。

接続概要図
