ブラインドサイドカメラ(ドルフィン・アイ)

ドアミラーでは見えにくい左後方を幅広くカバー!! ブラインドサイドカメラ(ドルフィン・アイ) BSCシリーズ
取り付け例

取り付け例

※本ページの製品はイメージです。



取り付け例.1
カメラケーブルをドアとの隙間から引き込む


フロントフェンダーとドアの隙間からカメラケーブルを引き込みます。
ブラインドサイドカメラのカバーをフェンダーとドアとのすき間に被せることで、映像ケーブルが見えなくなります。

映像ケーブルをドアとの隙間から引き込む



取り付け例.2

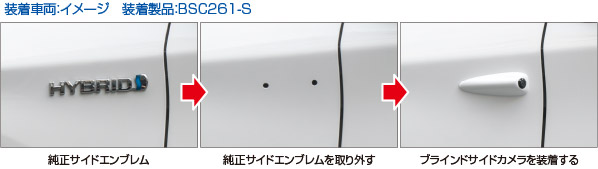

カメラケーブルを純正サイドエンブレムなどの穴から引き込む

純正サイドエンブレム装着車で装着位置に穴が開いていれば、純正サイドエンブレムを取り外して装着することが可能です。映像ケーブルは純正サイドエンブレムの穴から引き込めるので見えなくなります。

映像ケーブルを純正サイドエンブレムなどの穴から引き込む

※車種・年式によっては、純正サイドエンブレム位置にボディ穴が空いていないお車もあります。純正サイドエンブレム位置に装着をご希望される場合は、ご購入・ご装着前に必ずご確認ください。尚、取り外した純正サイドエンブレムは再使用できませんのでご注意ください。

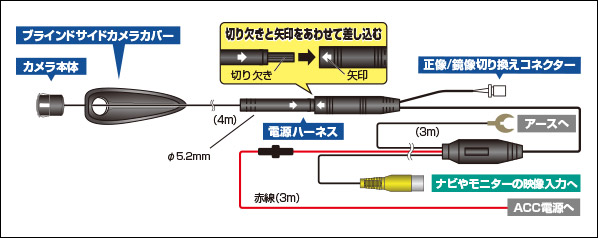

接続概要図

取り付け例
