カメラ入力ハーネス

市販リアカメラを
ディーラーオプションナビや市販ナビに接続できる!

適合車種

【ご注意】
装着する車種またはナビの機種により、製品の適合品番が異なります。
詳しくは最新適合表をご参照ください。

機能紹介

製品の特長
仕様/同梱品

ディーラーオプションナビに、当社製または市販のリアカメラを接続可能

トヨタ／ダイハツ／ホンダ／日産／マツダ／三菱／スズキのディーラーオプションナビ[※1]や市販ナビ（イクリプス／クラリオン／パイオニア）に幅広いメーカーのリア（バック）カメラ[※2]が接続できる専用リアカメラ入力ハーネス。
※1　一部機種を除きます。最新適合情報をご確認ください。
※2　ピン（RCA）端子出力カメラ対応。

カプラーオンの簡単取り付け

リアカメラ入力ハーネスは、ナビ裏側のコネクター※とカメラのピン（RCA）端子を接続するだけの簡単取り付け。車両の配線を加工したり、ナビを改造することなく、安心してお取り付けいただけます。
※一部機種を除きます。

市販ナビに接続できる

幅広いメーカーの市販ナビに接続可能。詳しくは最新適合情報をご確認ください。

仕様
RCH001T/RCH002H/RCH012N/RCH014H/RCH047P/RCH056F/RCH059U/ RCH060U/RCH062D/RCH068J/RCH071U/RCH073P/RCH074N/RCH078U
寸法	ケーブル長 150mm（※一部品番に限る）
映像入力端子	RCAピン端子

RCH007T/RCH029T/RCH049T/RCH044T/RCH054F/RCH055F/RCH061T/RCH079F
寸法	フロントハーネス：ケーブル長 2500mm
	リアハーネス：ケーブル長 150mm
映像入力端子	RCAピン端子

RCH008T
寸法	フロントハーネス1：ケーブル長 1500mm
	フロントハーネス2：ケーブル長 1500mm
	リアハーネス：ケーブル長 150mm
映像入力端子	RCAピン端子

同梱品

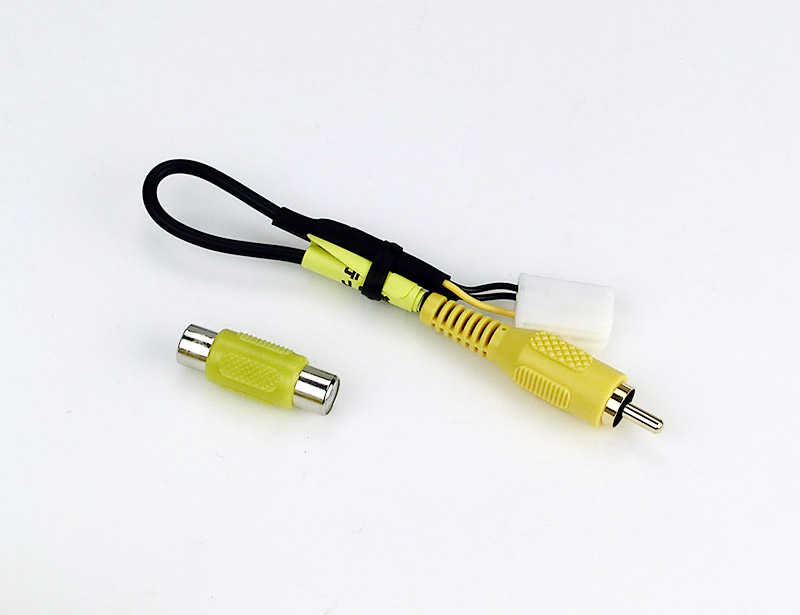

RCH001T　税込価格 3,144円（税別 2,858円）
市販のリアカメラを各自動車メーカーのディーラーオプションナビ、または市販ナビ（イクリプス製）に接続するためのハーネスです。

・リアカメラ入力ハーネス	・RCA変換アダプター
・結束バンド×2	・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

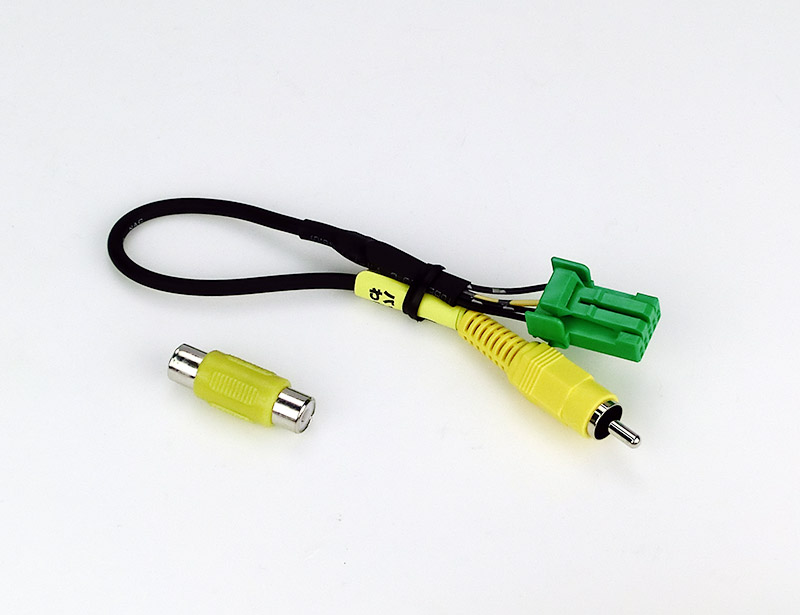

RCH002H　税込価格 3,144円（税別 2,858円）
市販のリアカメラを各自動車メーカーのディーラーオプションナビ、または市販ナビ（クラリオン製）に接続するためのハーネスです。

・リアカメラ入力ハーネス	・RCA変換アダプター
・結束バンド×2	・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

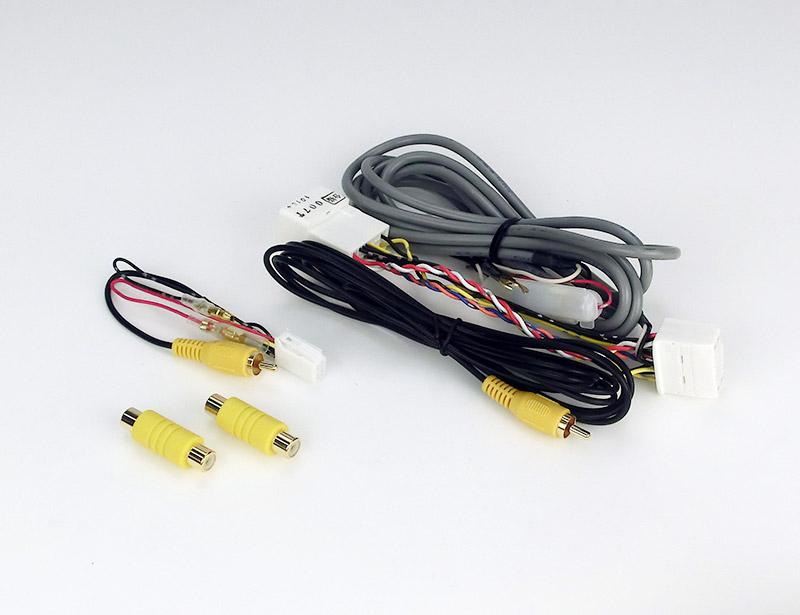

RCH007T　税込価格 8,360円（税別 7,600円）　《純正ハーネス活用タイプ》
トヨタのオーディオレス車に装備されている車両側の純正（中継）ハーネスを活用。市販のリアカメラを取り付けしやすくするハーネスです。

・フロントハーネス（ナビ接続用）	・リアハーネス（カメラ接続用）
・RCA変換アダプター×2	・エレクトロタップ
・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH008T　税込価格 6,270円（税別 5,700円）　《純正ハーネス活用タイプ》
30系プリウスのオーディオレス車に装備されている車両側の純正（中継）ハーネスを活用。市販のリアカメラを取り付けしやすくするハーネスです。

・フロントハーネス1（電源取得用）	・フロントハーネス2（RCAピン端子付き）
・リアハーネス（カメラ接続用）	・RCA変換アダプター×2
・エレクトロタップ	･取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH010N　税込価格 6,270円（税別 5,700円）　《純正ハーネス活用タイプ》
日産のオーディオレス車に装備されている車両側の純正（中継）ハーネスを活用。市販のリアカメラを取り付けしやすくするハーネスです。

・フロントハーネス（ナビ接続用）	・リアハーネス（カメラ接続用）
・エレクトロタップ	・ギボシ端子（オス×1 メス×1）
・ギボシスリーブ（オス×1 メス×1）	・RCA変換アダプター×2
･取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH011N　税込価格 8,360円（税別 7,600円）
市販のリアカメラを日産リーフ（EV専用カーウイングスナビゲーションシステム）※のメーカーオプションナビに接続するためのハーネスです。

・リアカメラ入力ハーネス	・RCA変換アダプター
・ギボシ端子 / ギボシスリーブ（オス×各1）	・取付説明書
注意事項
※日産リーフ（型式:ZE0/AZE0　年式:H22.12〜H27.10）専用　※ディーラーオプション装着車は取り付け不可。 ●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH012N　税込価格 3,144円（税別 2,858円）
市販のリアカメラを主に日産・三菱車のディーラーオプションナビに接続するためのハーネスです。

・リアカメラ入力ハーネス	・RCA変換アダプター
・結束バンド×2	・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH014H　税込価格 3,144円（税別 2,858円）
市販のリアカメラをホンダ車のディーラーオプションナビに接続するためのハーネスです。

・リアカメラ入力ハーネス	・RCA変換アダプター
・結束バンド×2	・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH029T　税込価格 6,266円（税別 5,696円）　《純正ハーネス活用タイプ》
トヨタのオーディオレス車に装備されている車両側の純正（中継）ハーネスを活用。市販のリアカメラを取り付けしやすくするハーネスです。

・フロントハーネス（ナビ接続用）	・リアハーネス（カメラ接続用）
・エレクトロタップ	・RCA変換アダプター×2
・ギボシ端子（オス×1 メス×1）	･ギボシスリーブ（オス×1 メス×1）
･取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

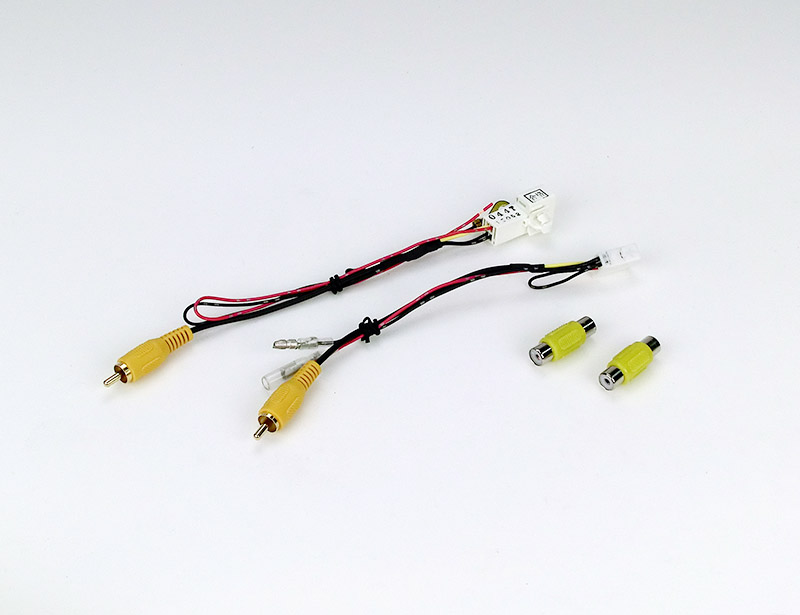

RCH044T　税込価格 6,050円（税別 5,500円）　《純正ハーネス活用タイプ》
トヨタのオーディオレス車に装備されている車両側の純正（中継）ハーネスを活用。市販のリアカメラを取り付けしやすくするハーネスです。

・フロントハーネス（ナビ接続用）	・リアハーネス（カメラ接続用）
・RCA変換アダプター×2	・エレクトロタップ
・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

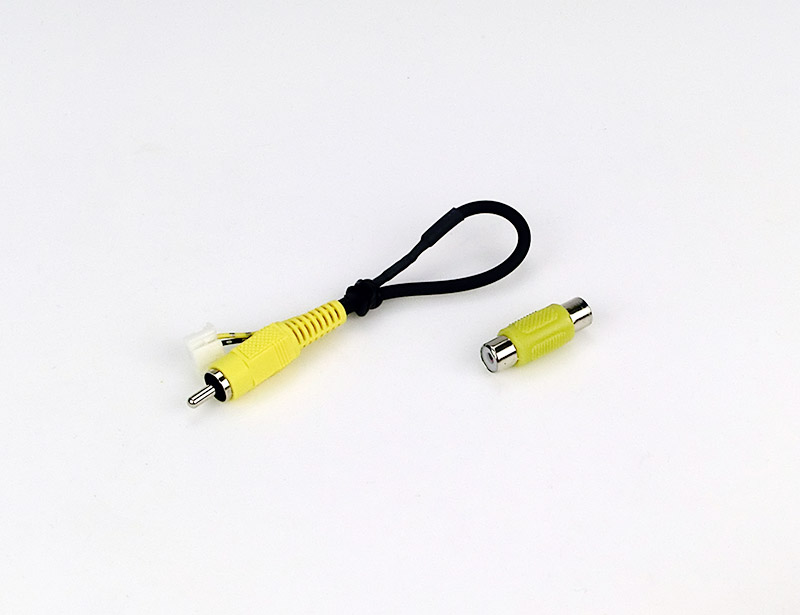

RCH047P　税込価格 2,090円（税別 1,900円）
市販のリアカメラを市販ナビ（パイオニア製）に接続するためのハーネスです。

・リアカメラ入力ハーネス	・RCA変換アダプター
・結束バンド×2	・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

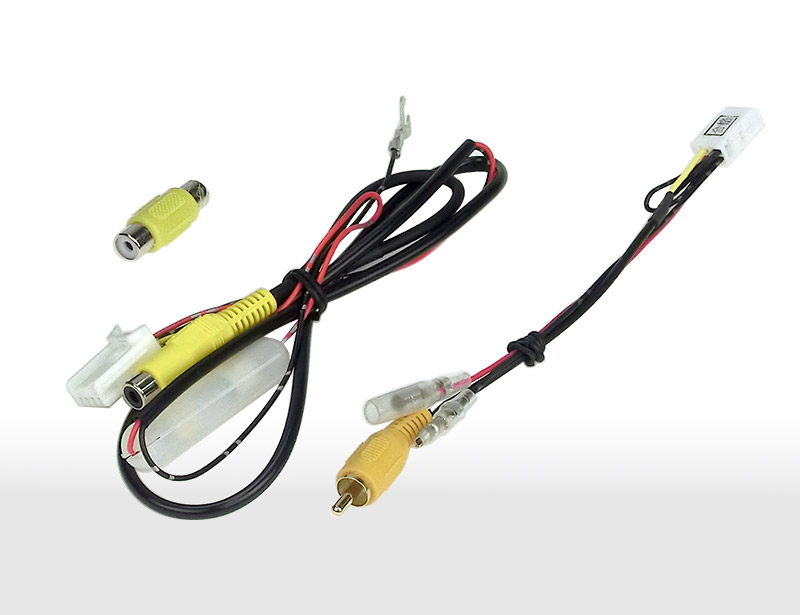

RCH049T　税込価格 7,150円（税別 6,500円）　《純正ハーネス活用タイプ》
トヨタのオーディオレス車に装備されている車両側の純正（中継）ハーネスを活用。市販のリアカメラを取り付けしやすくするハーネスです。

・フロントハーネス（ナビ接続用）	・リアハーネス（カメラ接続用）
・RCA変換アダプター	・RCA映像ケーブル（5ｍ）
・ギボシ端子・スリーブ（オス×各1、メス×各1）	･エレクトロタップ
・結束バンド×3	･取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

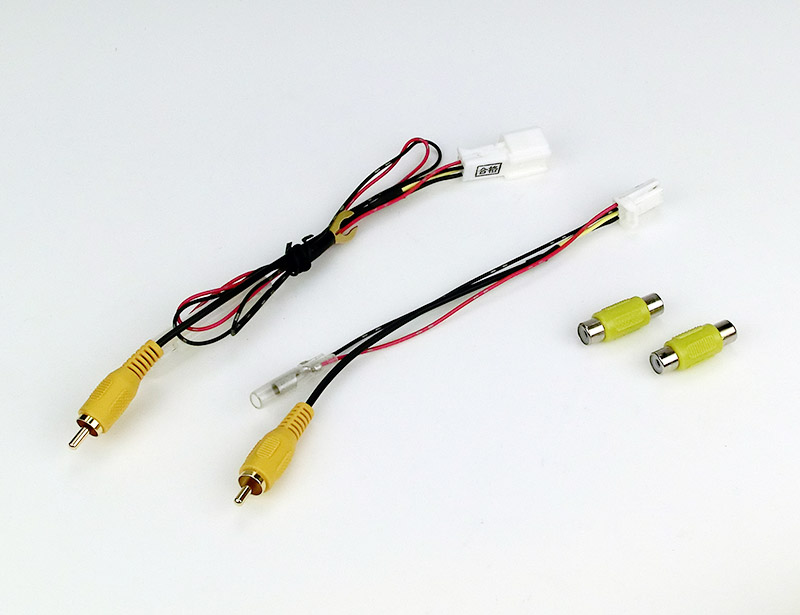

RCH054F　税込価格 7,150円（税別 6,500円）　《純正ハーネス活用タイプ》
スバルのオーディオレス車に装備されている車両側の純正（中継）ハーネスを活用。市販のリアカメラを取り付けしやすくするハーネスです。

・フロントハーネス（ナビ接続用）	・リアハーネス（カメラ接続用）
・エレクトロタップ	・RCA変換アダプター×2
・ギボシ端子（オス×1 メス×1）	･ギボシスリーブ（オス×1 メス×1）
･取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH055F　税込価格 7,150円（税別 6,500円）　《純正ハーネス活用タイプ》
スバルのオーディオレス車に装備されている車両側の純正（中継）ハーネスを活用。市販のリアカメラを取り付けしやすくするハーネスです。

・フロントハーネス（ナビ接続用）	・リアハーネス（カメラ接続用）
・エレクトロタップ	・RCA変換アダプター×2
・ギボシ端子（オス×1 メス×1）	・ギボシスリーブ（オス×1 メス×1）
・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

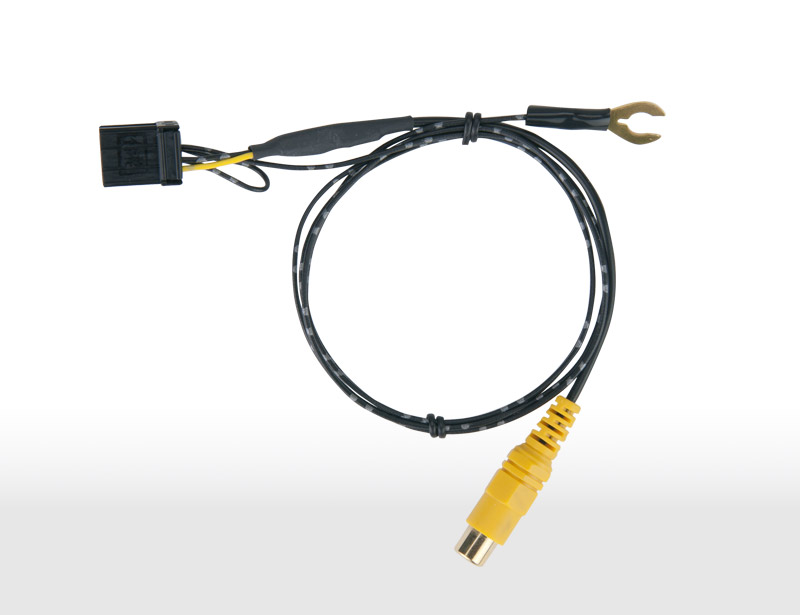

RCH056F　税込価格 3,278円（税別 2,980円）
市販のリアカメラをスバル車のマルチファンクションディスプレイに接続するためのハーネスです。

・リアカメラ入力ハーネス	・RCA映像ケーブル（1m）
・結束バンド×3	・取付説明書
注意事項
※車両の仕様によっては取り付けできません。必ず最新の適合表をご確認ください。 ●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH059U　税込価格 4,950円（税別 4,500円）
データシステム製リアカメラ※をマツダコネクトに接続するためのハーネスです。 ※データシステム製リアカメラ《RVC800》、マルチビューカメラ《MVC811》専用です。他のカメラは使用できません。

・リアカメラ入力ハーネス	・RCA変換アダプター
・ギボシ端子（オス×1 メス×1）	･ギボシスリーブ（オス×1 メス×1）
･取付説明書
注意事項
※データシステム製リアカメラ《RVC800》、マルチビューカメラ《MVC811》専用です。他のカメラは使用できません。 ●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH060U　税込価格 6,820円（税別 6,200円）
データシステム製リアカメラ※をマツダコネクトに接続するためのハーネスです。 ※データシステム製リアカメラ《RVC800》、マルチビューカメラ《MVC811》専用です。他のカメラは使用できません。

・リアカメラ入力ハーネス	・RCA変換アダプター
・ギボシ端子（オス×1 メス×1）	・ギボシスリーブ（オス×1 メス×1）
・取付説明書
注意事項
※データシステム製リアカメラ《RVC800》、マルチビューカメラ《MVC811》専用です。他のカメラは使用できません。 ●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH061T　税込価格 6,600円（税別 6,000円）　《純正ハーネス活用タイプ》
トヨタのオーディオレス車に装備されている車両側の純正（中継）ハーネスを活用。市販のリアカメラを取り付けしやすくするハーネスです。

・フロントハーネス（ナビ接続用）	・リアハーネス（カメラ接続用）
・RCA変換アダプター×2	・エレクトロタップ
・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

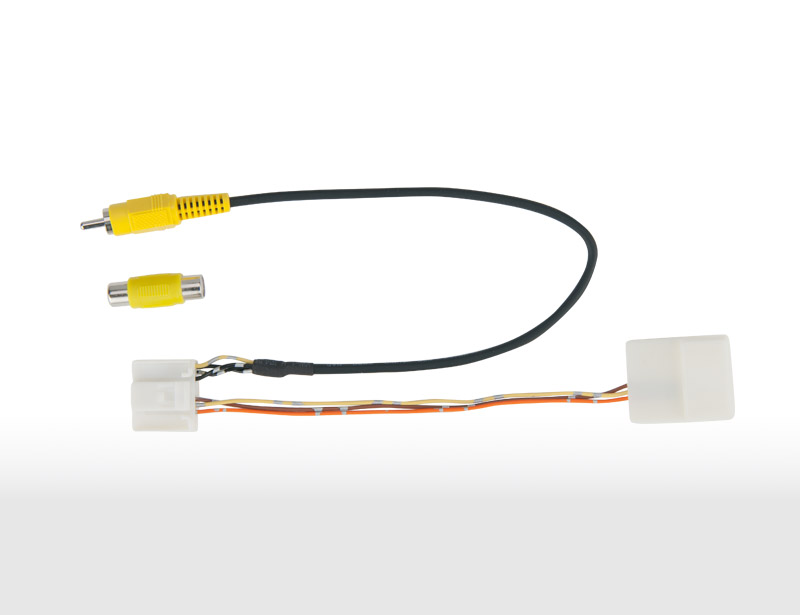

RCH062D　税込価格 3,850円（税別 3,500円）
市販のリアカメラをダイハツ車のディーラーオプションナビに接続するためのハーネスです。

・リアカメラ入力ハーネス	・RCA変換アダプター
・結束バンド×2	・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH068J　税込価格 2,750円（税別 2,500円）
市販のリアカメラを市販ナビ（ケンウッド製）に接続するためのハーネスです。

・リアカメラ入力ハーネス	・RCA変換アダプター
・結束バンド×2	・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH071U　税込価格 8,250円（税別 7,500円）
データシステム製リアカメラ※をマツダコネクトに接続するためのハーネスです。 ※データシステム製リアカメラ《RVC800》、マルチビューカメラ《MVC811》、またはリアカメラ内蔵リアウイング《AER495-W1》専用です。他のカメラは使用できません。

・リアカメラ入力ハーネス	・RCA変換アダプター
・ギボシ端子（オス×1 メス×1）	・ギボシスリーブ（オス×1 メス×1）
・取付説明書
注意事項
※データシステム製リアカメラ《RVC800》、マルチビューカメラ《MVC811》、またはリアカメラ内蔵リアウイング《AER495-W1》　専用です。他のカメラは使用できません。 ●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

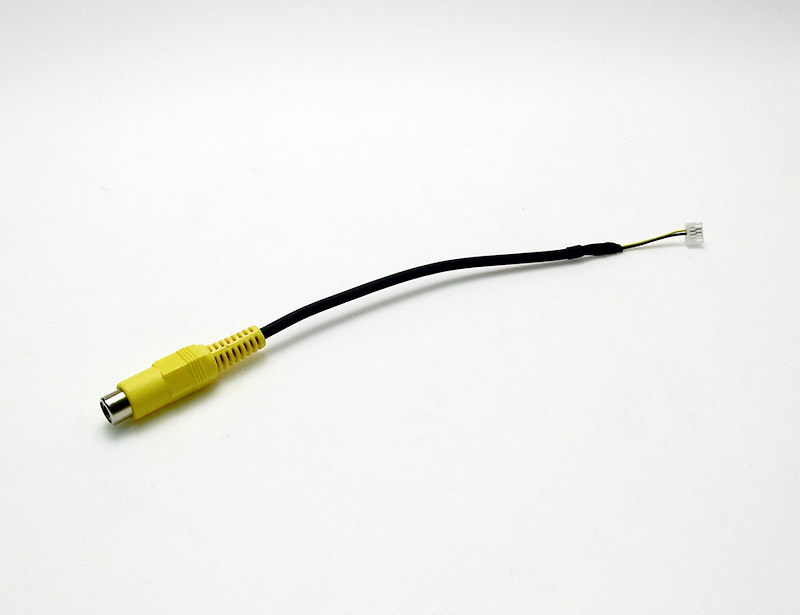

RCH073P　税込価格 2,090円（税別 1,900円）
市販のリアカメラを市販ナビ（パイオニア製）に接続するためのハーネスです。

・リアカメラ入力ハーネス	・結束バンド×2
・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

RCH074N　税込価格 2,750円（税別 2,500円）
市販のリアカメラを日産車のディーラーオプションナビに接続するためのハーネスです。

・リアカメラ入力ハーネス	・RCA変換アダプター
・結束バンド×2	・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。掲

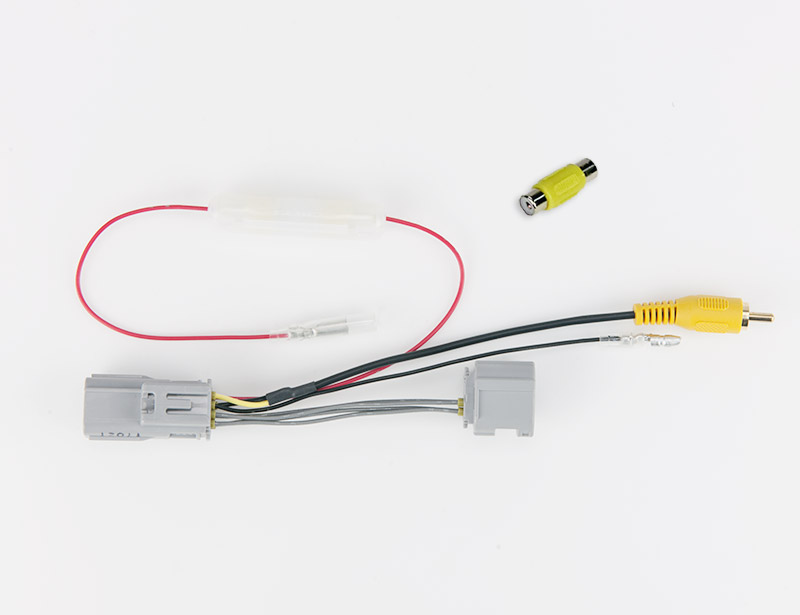

RCH078U　税込価格 6,820円（税別 6,200円）
データシステム製リアカメラ※をマツダコネクトに接続するためのハーネスです。 ※データシステム製リアカメラ《RVC800》、マルチビューカメラ《MVC811》専用です。他のカメラは使用できません。

・リアカメラ入力ハーネス	・RCA変換アダプター
・ギボシ端子（オス×1 メス×1）	・ギボシスリーブ（オス×1 メス×1）
・取付説明書
注意事項
※データシステム製リアカメラ《RVC800》、マルチビューカメラ《MVC811》専用です。他のカメラは使用できません。 ●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。

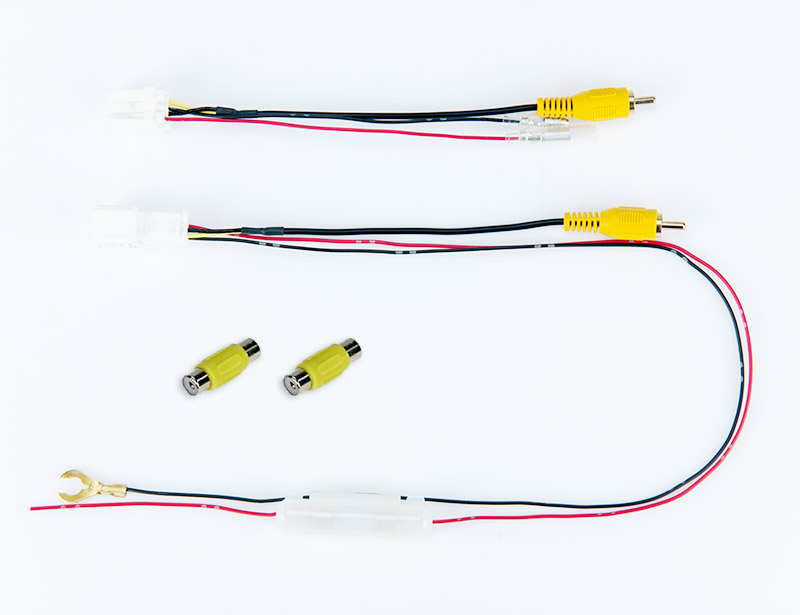

RCH079F　税込価格 7,150円（税別 6,500円）　《純正ハーネス活用タイプ》
スバルのオーディオレス車に装備されている車両側の純正（中継）ハーネスを活用。市販のリアカメラを取り付けしやすくするハーネスです。

・フロントハーネス（ナビ接続用）	・リアハーネス（カメラ接続用）
・RCA変換アダプター×2	・ギボシ端子（オス×1 メス×1）
・ギボシスリーブ（オス×1 メス×1）	・エレクトロタップ
・取付説明書
注意事項
●車種（型式/年式/装備）、ナビの種類によって製品の品番が異なります。必ず最新の適合表をご確認ください。 ●ピン(RCA)端子出力、及び鏡像タイプのカメラに対応しています。 ●製品の仕様、外観及びセット内容等は改良のため予告なく変更する場合があります。
