マルチカメラスプリッター MCS296｜製品情報｜データシステム　R-SPEC Datasystem

製品の特長
仕様/同梱品

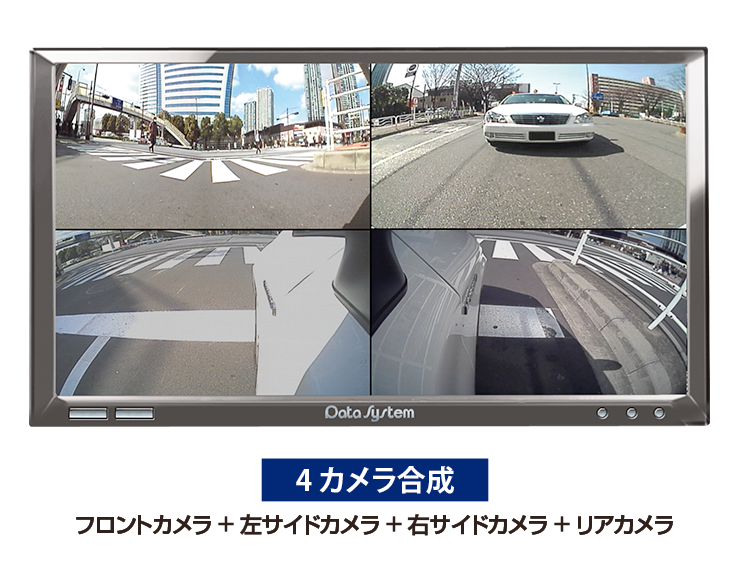

画面表示カスタマイズ機能

多彩なモニターレイアウトにより、様々な状況に応じた死角確認に対応。ユーザーのお好みに応じて画面表示を自由に設定できます。
▼横にスクロールすると、５種類のカメラ映像表示パターンをご覧いただけます。

※各表示は一例です。実際はカメラの設置数及び設置位置により表示は異なります。
＞＞表示可能な合成パターンは、取付／取扱説明書をご参照ください。

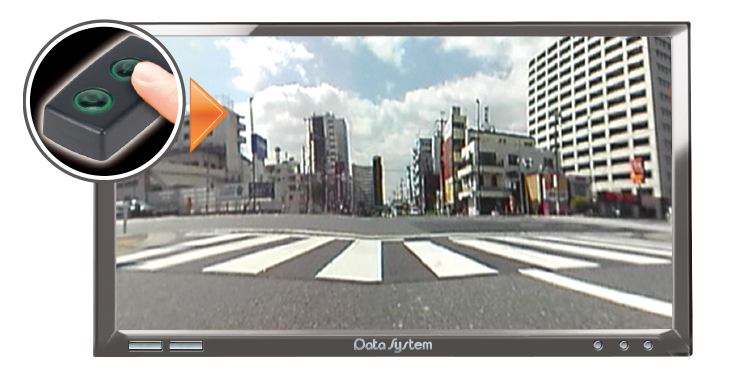

ワンタッチ映像出力機能

スイッチ操作を行うごとに設定したカメラ映像を出力/停止することができます。表示映像は任意で変更可能です。
※リバース連動機能またはウィンカー連動機能が動作中はワンタッチ映像出力機能は使用できません。

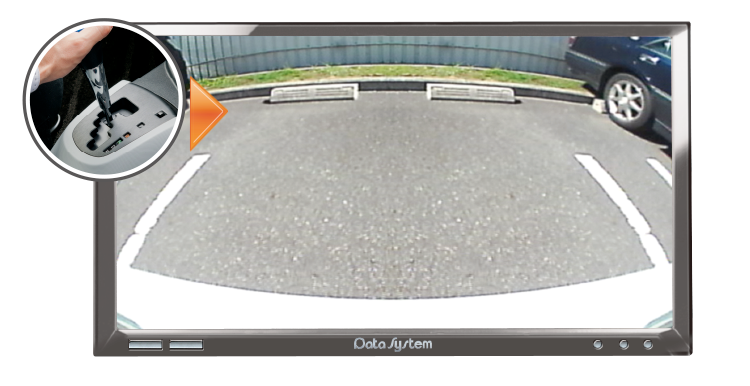

リバース連動機能

R（リバース）ポジションに連動し、自動的にリアカメラの映像に切り替わります。表示映像は任意で変更可能です。

※リバース連動機能が動作中は、ウィンカー連動機能は使用できません。

ウィンカー連動機能
ウィンカー操作に連動して設定したカメラの映像に切り替わります。（工場出荷時は設定OFF）
表示映像は任意で変更可能です。

車速連動機能

ワンタッチ映像出力機能使用時に車速が15km/h以上になるとカメラ映像を停止し、10km/h以下になると再出力します。

カメラ電源電圧選択可能

6V/9V出力のカメラ電源出力線を装備していますので、純正カメラも接続可能です。

※当社製マルチカメラ接続アダプターを装着する際に接続します。
>>当社製マルチカメラ接続アダプター詳細はこちら

仕様
MCS296本体
本体カラー	ブラック
外形寸法	W110mm×H25mm×D70mm （突起部含まず）
重量	約115g（本体のみ）
電源電圧	12V/24V
消費電流	約250mA（本体のみ）※カメラ除く
使用温度範囲	0℃～+50℃
映像入力	RCA端子4系統
映像出力	RCA端子1系統
ヒューズ	2.0A

コントロールスイッチ
本体カラー	ブラック
外形寸法	W18mm×H34mm×D9mm
コード長	2.0m
