仕様
AWD-01本体
本体外形寸法	W75×H23.5×D64（mm）※突起部除く
電源電圧	DC12V
消費電流	通常…約20mA／最大…約300mA

切替スイッチ
スイッチ寸法	W14×H20×D7.4（mm）
コード長	2.0m

同梱品

・本体	・切替スイッチ
・電源ハーネス（3m）	・取付部材一式
・取付/取扱説明書	・保証書&　ユーザー保証登録カード

質問内容をクリックすると、説明内容が表示されます。

ブレーキハーネスの適合が２つあるがどちらを使用すればよいですか？

実際に車両のブレーキコネクターを確認して、ブレーキハーネスのコネクター図と形状が一致している方を購入してください。

例）BRH-01/02 コネクター図

ブレーキハーネスの適合が直接結線（品番設定なし）の場合、ブレーキ信号はどのように調べればよいですか？

電圧テスターを用意してください。フットブレーキを踏むと約１２Ｖ、フットブレーキを離すと約０Ｖに変化する線を探します。詳細は製品に同梱されている取付説明書を参照ください。

ブレーキサポート・衝突抑制機能が備わっている車両に取り付けることはできますか?

適合表のアクセルハーネス注意事項欄に記載がない場合は取り付け可能です。

＞＞最新適合表はこちら

製品を取り付けましたが、アクセルを僅かでも踏むと安全機能が作動して通常走行ができません。

製品のブレーキ信号線の接続が間違っている可能性があります。正しく接続されているか再度ご確認ください。

【確認手順】
[別売のブレーキハーネスを使用している場合]
AWD-01適合表のブレーキ信号配線色欄と同じ色の配線に接続されているかご確認ください。

[車両配線へ直接結線している場合]
フットブレーキを踏んだときに約12V、フットブレーキを踏んでいないときに約0Vになる配線に接続されているかご確認ください。

製品を取り付けましたが、エンジンを始動すると本体から「ピッ、ピッ、ピッ、ピッ、ピッ…」と音が鳴る。

初期設定が正常に出来ていません。再度、初期設定をしてください。初期設定の注意点は、必ずイグニッションONの状態で行ってください。ACC-ON時、エンジン始動時では正常に行えません。

再度、初期設定を行っても改善されない場合は、製品本体に異常が生じていることが考えられます。点検が必要ですので弊社サービス窓口までご送付ください。

検査・修理のお問い合わせは倉敷支社でおこなっております。【受付時間】月曜日～金曜日（※年始年末、祝日除く） 10:00～12:00/13:00～17:30　電話番号086-445-1617　ガイダンスが流れましたら《#2》を押してください。

検査・修理のお問い合わせは倉敷支社でおこなっております。【受付時間】月曜日～金曜日（※年始年末、祝日除く） 10:00～12:00/13:00～17:30　電話番号086-445-1617　ガイダンスが流れましたら《#2》を押してください。

製品シリアル番号の貼付場所を教えてください。

シリアル番号は、製品本体または製品パッケージに貼付しているシールに記載されています。

〉〉シリアル番号の貼付場所例はこちら

車両のメンテナンスを行う為、ノーマルに戻す方法を教えてください。

下記の本体の４ピンコネクターのみを外す。又は、アクセルペダルのアクセルハーネスを取り外しノーマルに戻してください。

【方法1】
AWD-01本体に接続している4ピンコネクタ（赤、黒、桃、黄）を抜いてください。

【方法2】
AWD-01取付時に使用している車種別アクセルハーネスのコネクタを抜いて、元の車両コネクタに戻してください。

トヨタ　ハイブリッドカーに付けたところ、整備モードに入れなくなった。

トヨタ　ハイブリッドカーにおいて車検整備での排ガス検査において車載診断機を使用せず整備モードに移行する場合アクセル操作を必要とします。その際、アクセル操作の速度により装備が動作し整備モードに移行しない場合があります。

●下記のいずれかの方法で整備モードに移行してください。

【方法1】
ゆっくりとアクセル操作を行う。
（３～４秒かけて踏む、３～４秒かけて離す）を行い製品が動作しないように注意する。

【方法2】
車載診断機を用いて整備モードに入れる。

【方法3】
AWD-01本体に接続している4ピンコネクタ（赤、黒、桃、黄）のみを抜いてください。
※AWD-01本体に接続している他のコネクタは抜かないでください。

【方法4】
AWD-01取付時に使用している車種別アクセルハーネスのコネクタを抜いて、元の車両コネクタに戻してください。

車速信号を取得する場所にテレビ/ナビ制御装置等の機器が接続されている場合の接続方法はどうすれば良いですか？

下図の車両側ハーネスから車速信号を取得してください。

アクセル見守り隊とペダルの見張り番Ⅱは何が違いますか？

機能・操作方法は同じとなります。

こちらの製品は車検に通りますか？

車検に通ります。

ペダル踏み間違いの急発進を防止!!

【ご購入時の注意事項】

機能紹介

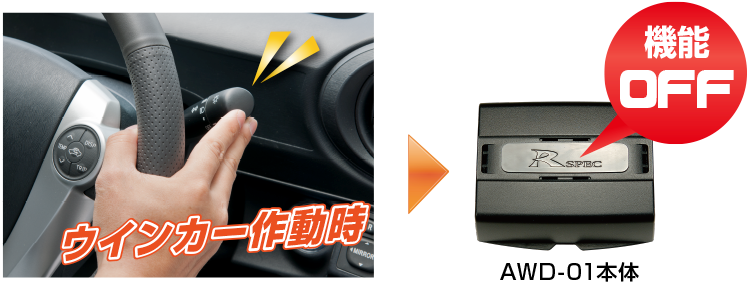

解除ボタンを押さずにウインカーに連動して機能を一時停止！

【注意事項】
