スーパースリムモニター

《薄型スリムボディ》《スタイリッシュなデザイン》カメラモニターに最適!!
取り付け例

接続概要図

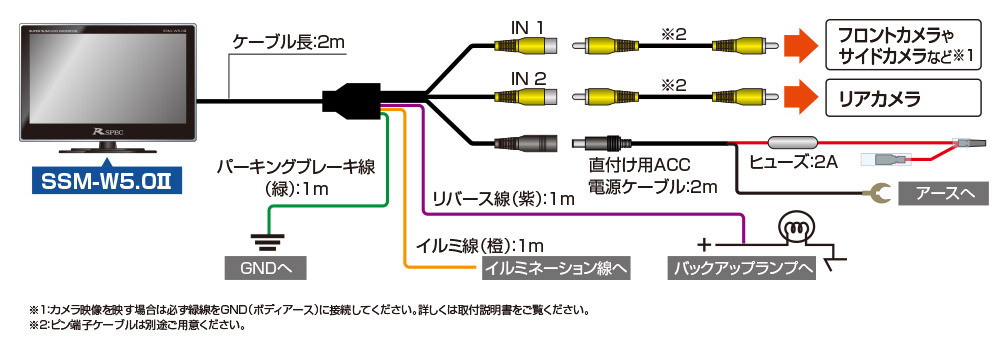

■「リアカメラ」と「フロントカメラやサイドカメラなど」を接続する場合
接続イメージ
拡大する
※1 カメラ映像を映す場合は必ず緑線をGND(ボディアース)に接続してください。詳しくは取付説明書をご覧ください。
※2 ピン端子ケーブルは別途ご用意ください。

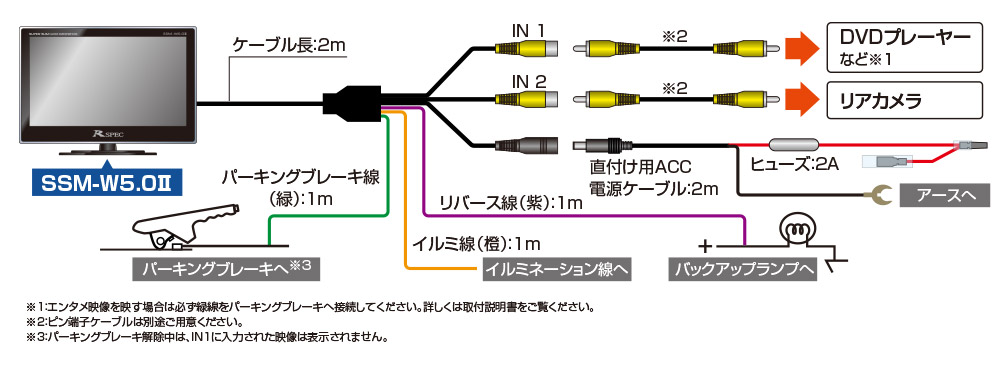

■「リアカメラ」と「DVDプレーヤーなど」を接続する場合
接続イメージ
拡大する
※1 エンタメ映像を映す場合は必ず緑線をパーキングブレーキへ接続してください。詳しくは取付説明書をご覧ください。
※2 ピン端子ケーブルは別途ご用意ください。
※3 パーキングブレーキ解除中は、IN1に入力された映像は表示されません。
