車種別サイドカメラキット(シングルタイプ)

左折や縦列駐車時の安全を確認!!
取り付け例

接続概要図(標準タイプ)

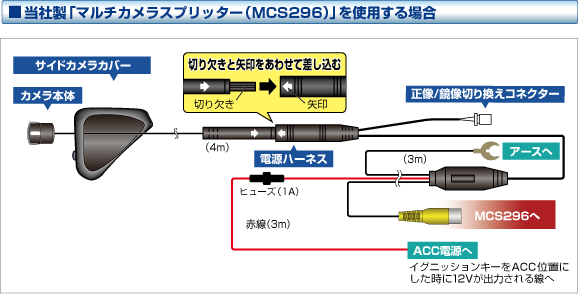

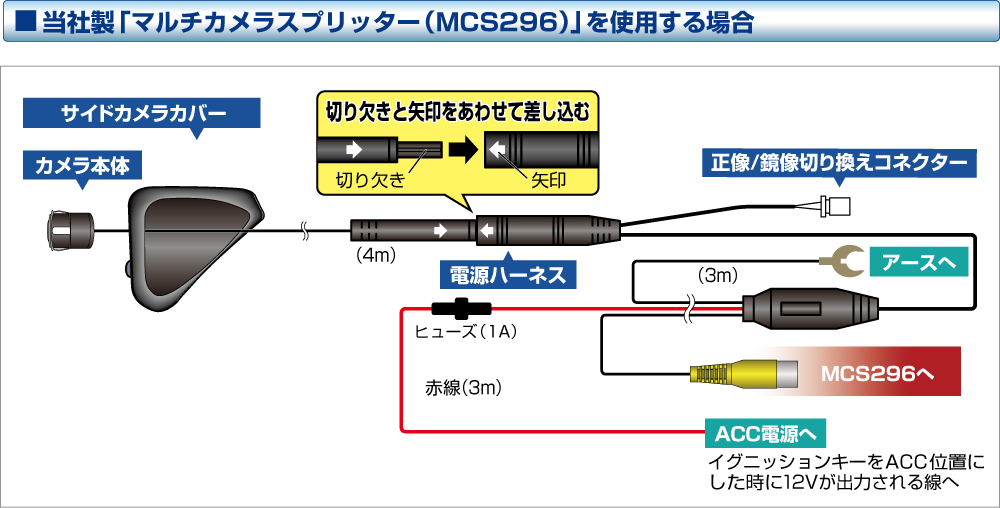

当社製マルチカメラスプリッター MCS296を使用する場合
 マルチカメラスプリッター MCS296 製品情報はこちら
拡大する

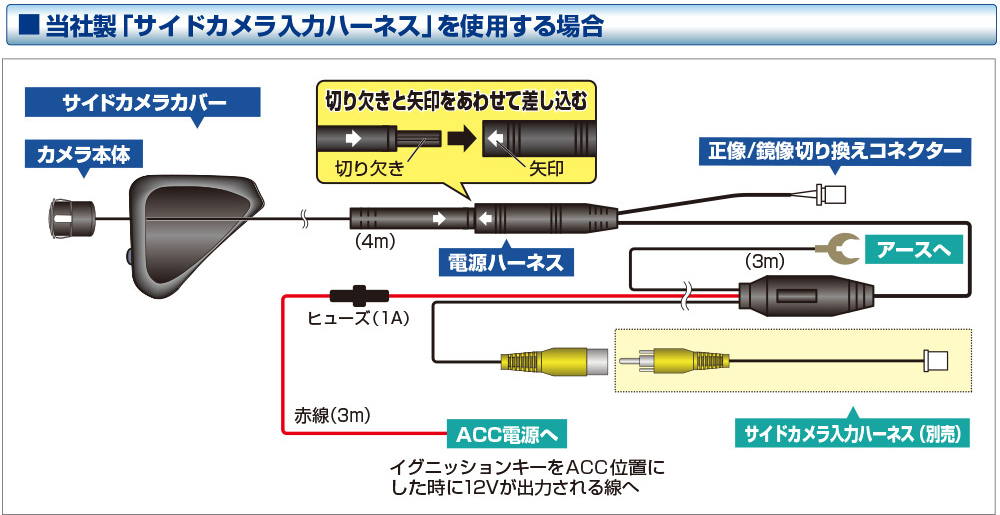

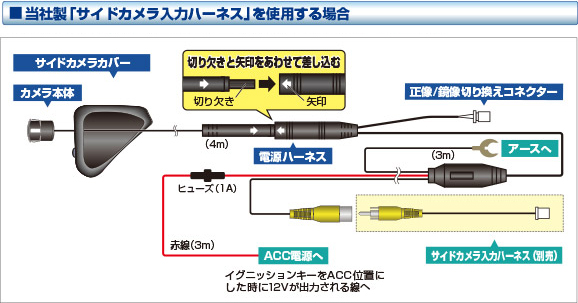

当社製サイドカメラ入力ハーネスを使用する場合
 サイドカメラ入力ハーネス製品情報はこちら
拡大する

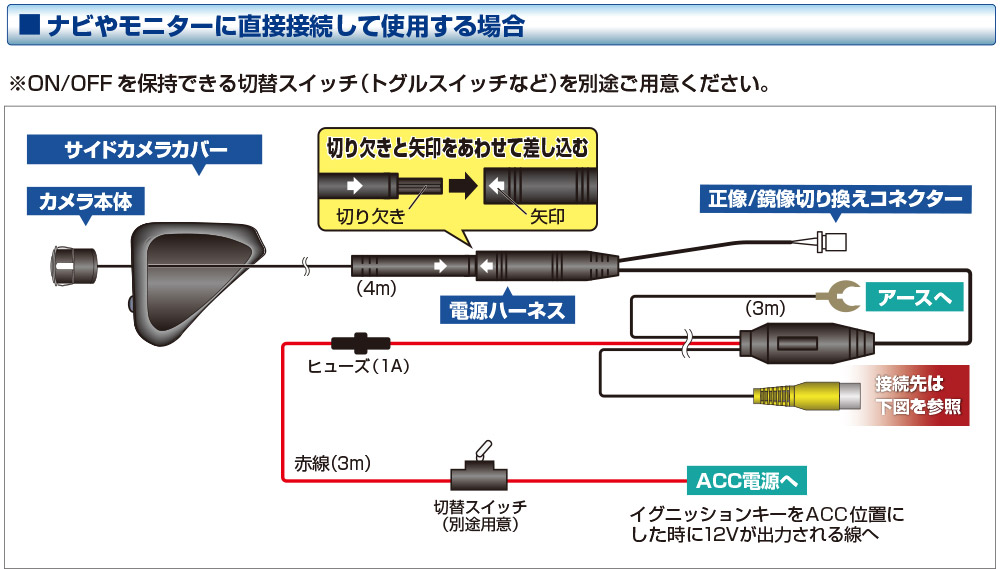

ナビやモニターに直接接続して使用する場合

拡大する

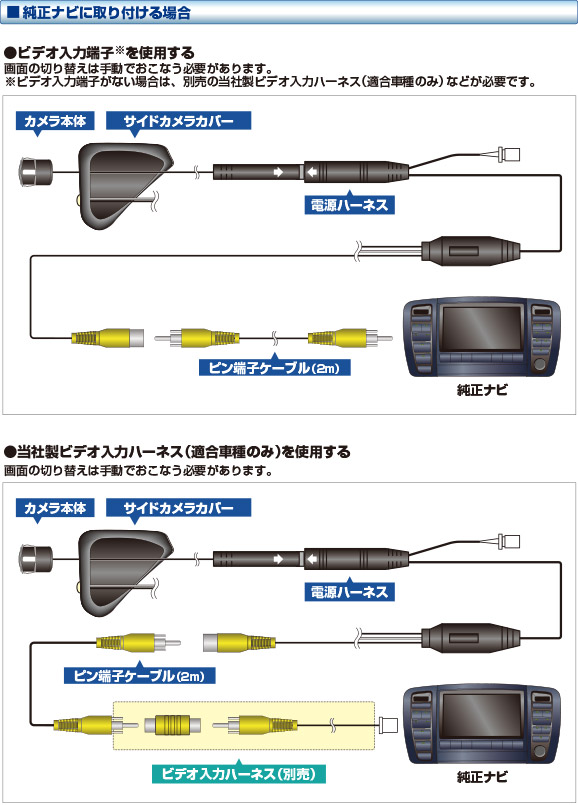

純正ナビに取り付ける場合
ビデオ入力端子を使用する

ビデオ入力ハーネス製品情報はこちら

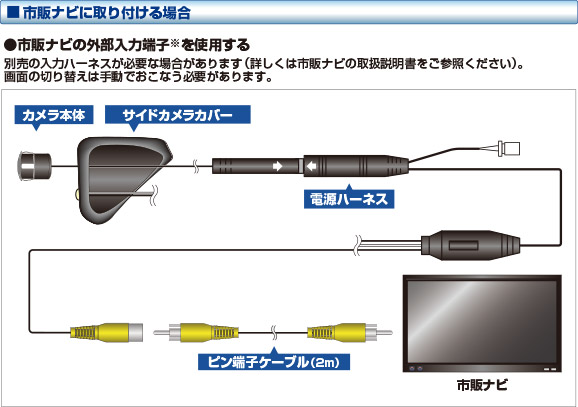

市販ナビに取り付ける場合
市販ナビに取り付ける場合

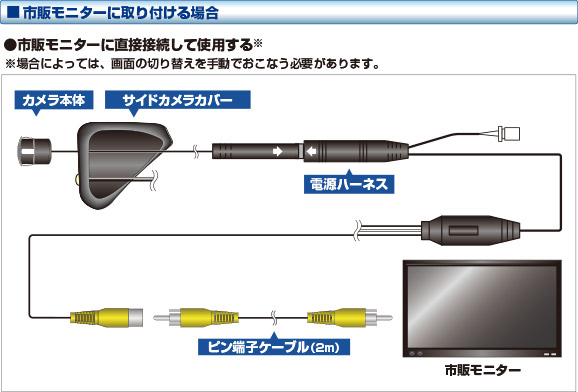

市販モニターに取り付ける場合
市販モニターに取り付ける場合

接続概要図(LED内蔵タイプ)

当社製マルチカメラスプリッター MCS296を使用する場合
 マルチカメラスプリッター MCS296 製品情報はこちら
拡大する

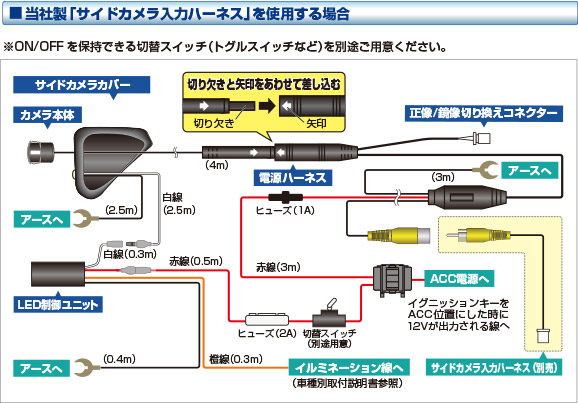

当社製サイドカメラ入力ハーネスを使用する場合
 サイドカメラ入力ハーネス製品情報はこちら
拡大する

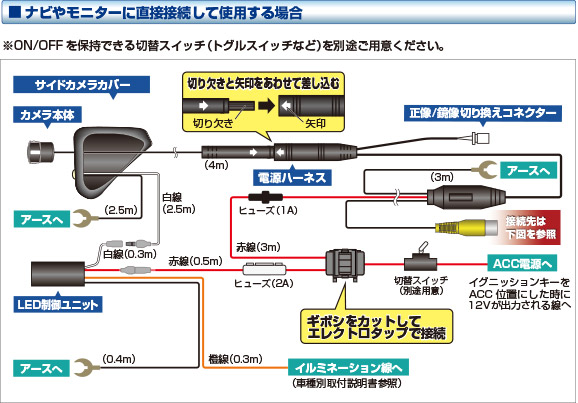

ナビやモニターに直接接続して使用する場合

拡大する
純正ナビに取り付ける場合
ビデオ入力端子を使用する

ビデオ入力ハーネス製品情報はこちら
市販ナビに取り付ける場合
市販ナビに取り付ける場合
市販モニターに取り付ける場合
市販モニターに取り付ける場合
