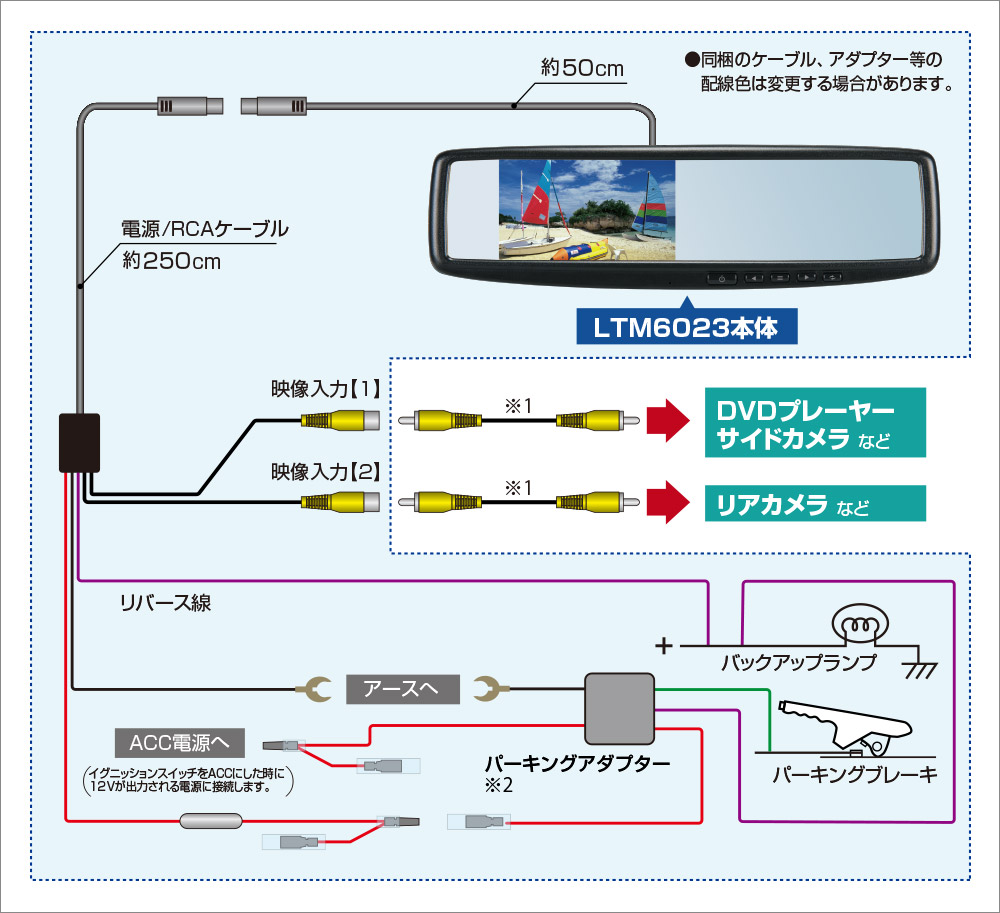

接続概要図

接続概要図
※1 ピン端子ケーブルは必要に応じて別途ご用意ください。
※2 パーキングアダプターを使用することで、パーキングブレーキ解除中はモニターに電源が入らなくなります(リバース連動機能動作中を除く)。
サイドカメラを接続する場合は、トグルスイッチなどON/OFFを保持できるスイッチを別途ご用意ください。
本製品は音声入力端子及び音声出力機能を装備していません。音声の接続に関しては注意事項ページをご参照ください。
