後方カメラ対応 ドライブレコーダー

高画質で前後記録可能 後方カメラ対応ドライブレコーダー DVR3200
取り付け例

接続概要図

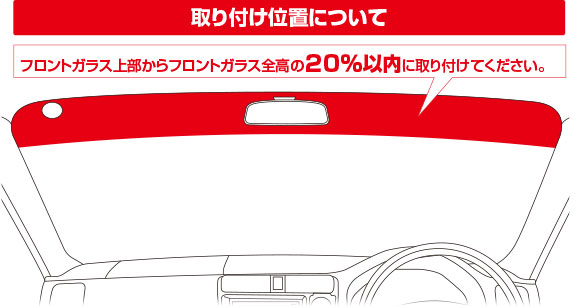

●本製品をフロントガラス内側に取り付ける場合、保安基準により接着部分等がフロントガラス上部からフロントガラス全高の20%以内に取り付けてください。
●ワイパーの拭き取り範囲外に取り付けると、雨天時などに鮮明に記録できない場合があります。
●本製品を車検ステッカーの上に取り付けないでください。

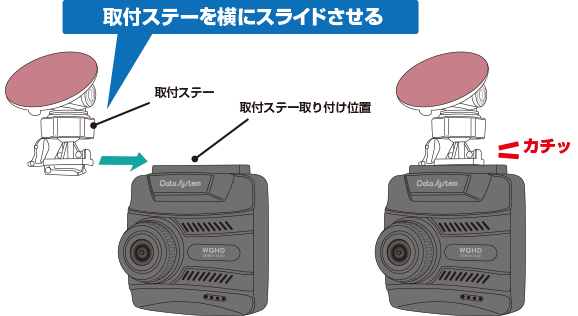

本体に取付ステーを取り付ける

接続概要図

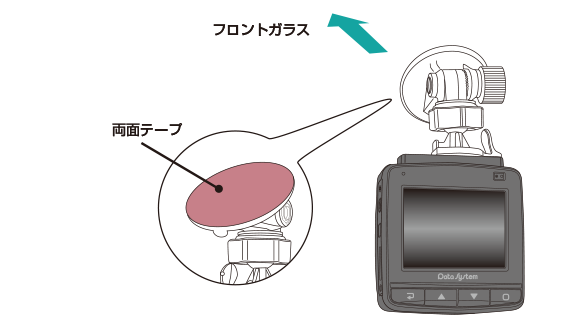

本体をフロントガラスに取り付ける
取付ステーの両面テープから保護フィルムを剥がしフロントガラスに取り付けます。

※付属の脱脂クリーナーを使用してフロントガラスの貼り付け面を綺麗に清掃してください。
※バックミラーの左脇など、なるべく運転者の視界に入りにくい場所に取り付けてください。


接続概要図

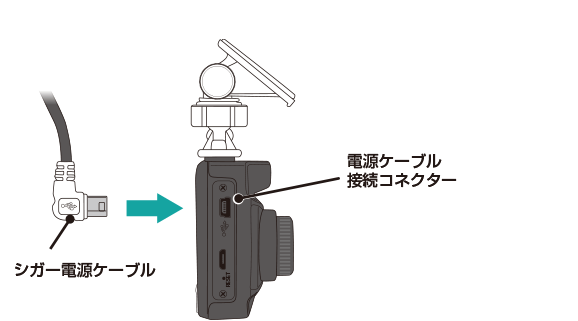

シガー電源ケーブルを本体横の電源ケーブル接続コネクターに接続する

接続概要図



※後方カメラを取り付ける場合

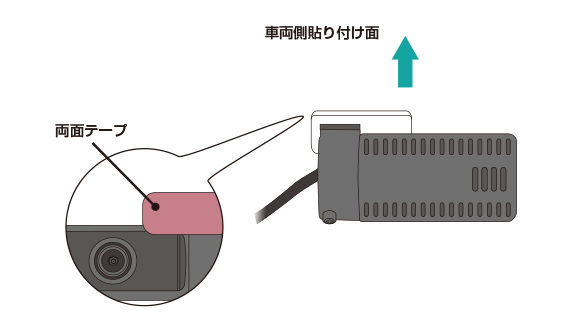

後方カメラを貼り付けしやすい場所に取り付ける
取付ステーの両面テープから保護フィルムを剥がし、リアガラスなど貼り付けしやすい場所に取り付けます。

※付属の脱脂クリーナーを使用して車両側の貼り付け面を綺麗に清掃してください。

接続概要図

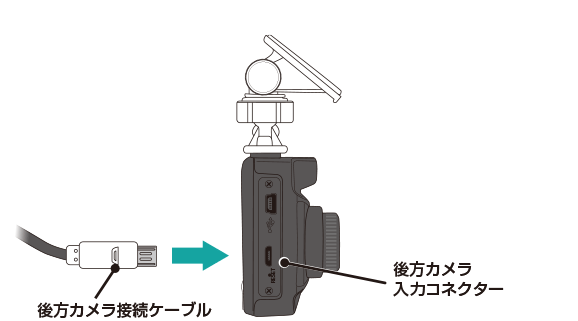

後方カメラ接続ケーブルを本体横の後方カメラ入力コネクターに接続する

接続概要図

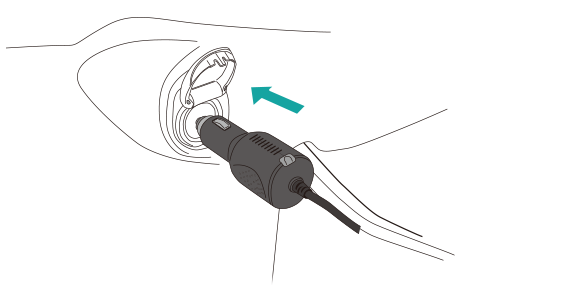

シガー電源ケーブルを車両側シガーソケットに差し込む
エンジンを始動しDVR3200に電源が入ることを確認します。

接続概要図

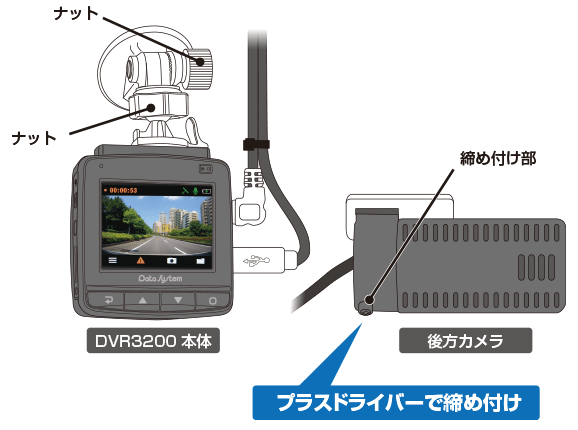

DVR3200本体の角度調整をおこない、ナットを締め付けて取り付け完了
※後方カメラは締め付け部をプラスドライバーで締め付けて固定します。
