新型セレナ(C27)ユーザー必見!! 車内が快適空間に!!
新型セレナ用リアカメラ接続アダプター(RCA075N)のご紹介

C27セレナ※e-POWERを除く(H28.9〜H30.8)
リアカメラ接続アダプター RCA075Nは、C27セレナのメーター左側のマルチインフォメーションディスプレイに映し出されるアラウンドビュー映像をナビゲーション等へ出力する製品です。
リアカメラ接続アダプター RCA075N
注意事項
●画面に表示される映像や条件が変わるのは、本製品取り付け先のナビ(モニター)の仕様です。本製品はアラウンドビューモニターと同じ映像を出力しています。
●本製品から出力される映像にはカメラのガイドラインも表示されます。
●メーター横インフォメーション画面のアラウンドビューモニターは、本製品装着後も動作します。
●ナビ(モニター)にアラウンドビューモニターと同じ映像を出力した際、警告などの表示が重複されて表示されます。
●カメラ映像表示中に車両の【CAMERA】ボタンを押すと、ビューモードが切り替わります。詳しくは車両の取扱説明書をご参照ください
リアカメラ接続アダプター RCA075N
ナビ側カメラ接続端子の形状を確認
RCA075Nはアラウンドビューモニターと同じ映像を出力しますが、接続方法によりナビ(モニター)画面に表示される映像や表示条件、また必要になる製品が変わります。まずはナビ側のカメラ接続端子の形状を確認してください。
市販ナビの接続端子がRCA端子の場合
リアカメラ接続アダプター RCA075N
リアカメラ接続アダプター RCA075N
市販ナビに接続端子がコネクターの場合
リアカメラ接続アダプター RCA075N
リアカメラ接続アダプター RCA075N
リアカメラ接続アダプター RCA075N

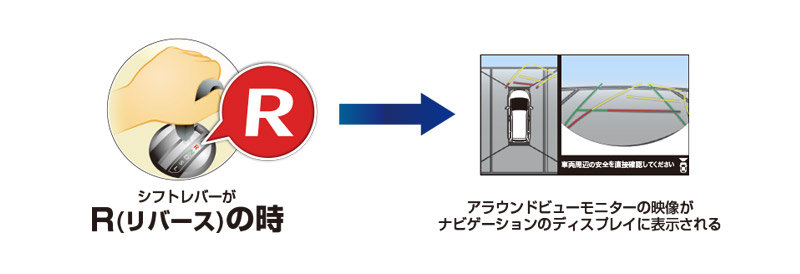

製品の使い方(RCA075N)


映像の切り替えについて
カメラボタンを押す毎に映像が切り替わります。

注意事項
リアカメラ接続アダプター RCA075N
ワンポイント
オプションのアラウンドビューモニターアダプター AMA-03を同時に装着すると


※リアカメラ入力ハーネス RCH serie は、ナビ側のカメラ接続端子がコネクター形状の場合に必要となります。
リアカメラ接続アダプター RCA075N リアカメラ入力ハーネス 最新適合情報はこちら
リアカメラ接続アダプター RCA075N
製品の使い方(RCA075N+AMA-03)

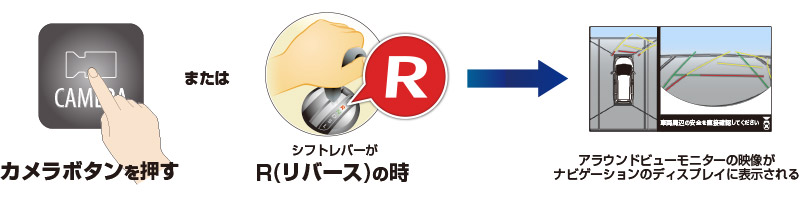

「カメラボタンを押す」「シフトレバーをRに入れる」「インテリジェンスパーキングアシストボタンを押す」などの操作で映像ケーブル製品で取り出したアラウンドビューモニターの映像がディーラーオプションナビの画面にも映ります。

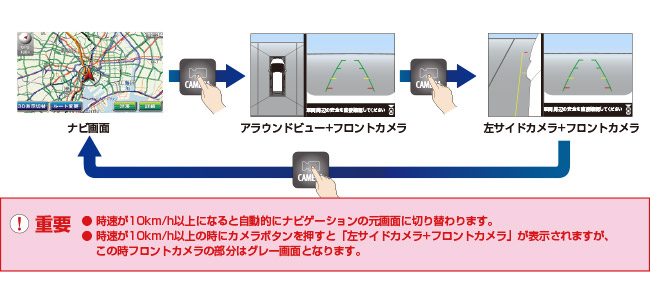

映像の切り替えについて
カメラボタンを押す毎に映像が切り替わります。

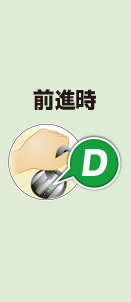

前進時

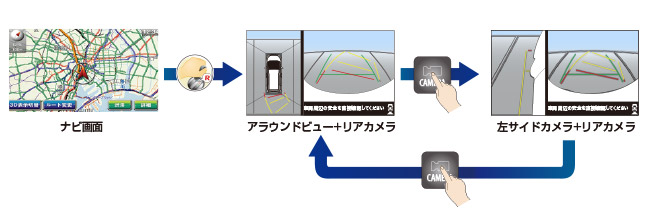

後退時

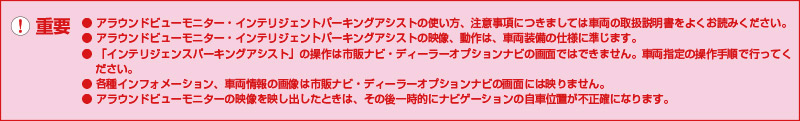

注意事項
リアカメラ接続アダプター RCA075N
