AVセレクターオート

AVセレクターオート AVS430II
取り付け例

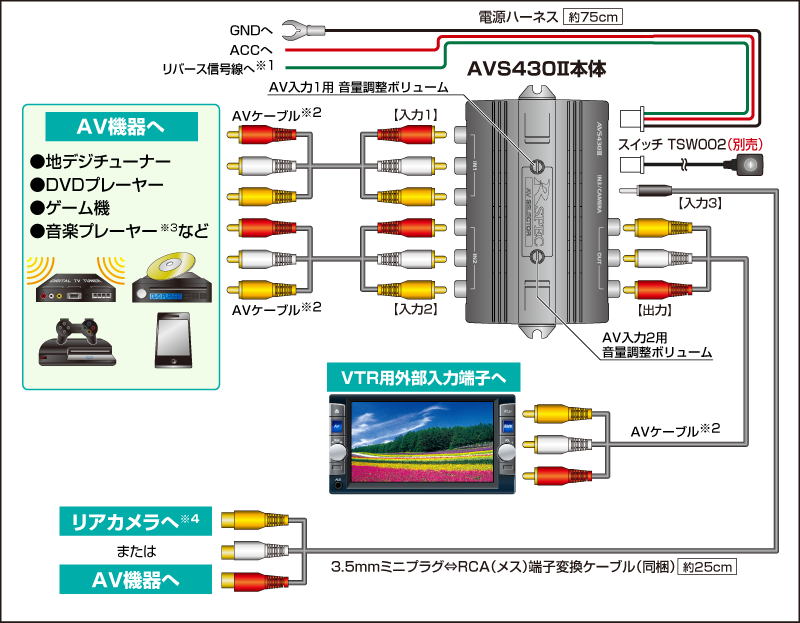

接続概要図

取り付け例
拡大する
※1. リアカメラを連動させない場合は接続しません。
※2. AVケーブルは別途ご用意ください。
※3. 音楽プレーヤーは【入力1】に接続してください。但し、別売の小型スイッチを使用して手動でソースを切り替える場合はその限りではありません。
※4. 映像をRCAピン端子で出力するタイプに対応。純正カメラでも当社製リアカメラ接続アダプターを使用することにより接続できる場合があります。詳しくは「リアカメラ接続アダプター適合表」をご参照ください。また、リアカメラを接続する際はRCA音声端子(赤・白)は使用しません。
