スーパースリムモニター

《小型スリムボディ》《スマートなデザイン》カメラモニターに最適!!
取り付け例

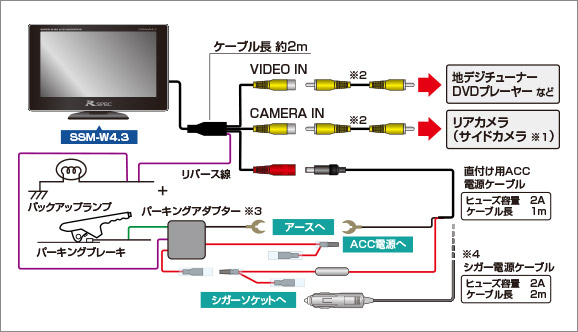

接続概要図

接続イメージ
拡大する
※1 サイドカメラを連動させる場合、別途スイッチ(トグルスイッチなどON/OFFが保持できるタイプ)が1個必要になります。また、接続方法も上記とは異なります。詳しくは同梱の取付説明書をご覧ください。
※2 ピン端子ケーブルは1本(1m)のみ付属しています。必要に応じて別途ご用意ください。
※3 パーキングアダプターを使用することにより、パーキングブレーキ解除中はモニターに電源が入らなくなります(リバース連動機能動作中を除く)。
※4 シガー電源ケーブルによる接続時はパーキングアダプターは使用できません。
本製品は音声入力端子及び音声出力機能を装備していません。音声の接続に関しては注意事項ページをご覧ください。
