エンブレムリアカメラキット

スマートな取り付けが可能

トヨタ/ダイハツ/スズキ/スバルの純正エンブレム位置にフィットするカメラカバーにより、クルマのデザインを損なうことなく、スマートにリアカメラを取り付けできます。トヨタ用４種類、ダイハツ用2種類、スズキ用1種類、スバル用1種類のサイズをラインアップしていますので、幅広い車種に対応します。

カメラカバーは耐久性に優れたウレタン製

トヨタ用
トヨタ用特大	トヨタ用大	トヨタ用中	トヨタ用小
品番：RCK-05G5 W150×H103×D31(mm)	品番：RCK-03L5 W140×H95×D31(mm)	品番：RCK-06M5 W130×H89×D31(mm)	品番：RCK-04S5 W115×H80×D31(mm)
トヨタ 86用
品番：RCK-86T5 W114×H76×D31(mm)

ダイハツ用		スズキ用	スバル用
ダイハツ用大	ダイハツ用小	スズキ用小	スバル用小
品番：RCK-130D5 W130×H89×D31(mm)	品番：RCK-110D5 W110×H68×D31(mm)	品番：RCK-07S5 W90×H95×D31(mm)	品番：RCK-08B5 W114×H74×D31(mm)

●純正エンブレムの貼り付け面の縦横寸法を測り、貼り付けできるサイズのカバーをお選びください。

車体に装備されている純正エンブレムは取り外す必要があります。
本製品装着時に取り外した純正エンブレムはカメラカバーに装着できるエンブレムとサイズが異なるため使用できません。別途お買い求めください。

推奨エンブレム
・トヨタ用特大[RCK-05G5]：トヨタ品番　90975-02039
・トヨタ用大[RCK-03L5]　：トヨタ品番　75441-30300（廃盤）
・トヨタ用中[RCK-06M5]　：トヨタ品番　75441-30300（廃盤）　（トヨタ用大と同じ）
・トヨタ用小[RCK-04S5]　：トヨタ品番　75431-10060
・トヨタ 86用[RCK-86T5]　：トヨタ品番　75431-10060　（トヨタ用小と同じ）
・ダイハツ用大[RCK-130D5]：ダイハツ品番　75431-B2050
・ダイハツ用小[RCK-110D5]：ダイハツ品番　75431-B2060
・スズキ用小[RCK-07S5]：スズキ品番　77811-58J10-0PG
・スバル用小[RCK-08B5]：スバル品番　93013KE100

※車種によってはカメラの配線用の穴をあける必要があります。
※ウレタン製品は材質の性質上、寸法に多少の誤差が生じます。

走行中の後方確認用カメラとしても利用できる

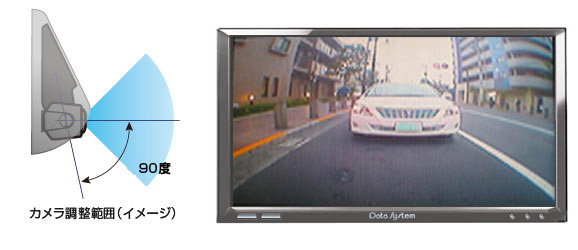

カメラの角度調整の範囲が広いので、通常のバックサポートカメラとしてだけでなくバックミラーのように後方を確認するカメラとしても利用できます(※)。

後方確認用イメージ
※取り付け後にカメラの角度調整はできません。カメラの視野を確認してから取り付けを行って下さい。

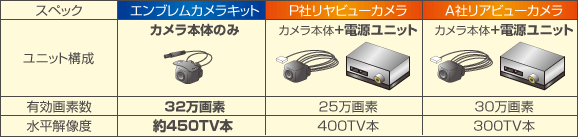

高感度スーパーCMOSセンサー採用
有効画素数32万画素・水平解像度約450TV 本の高画質で、明るい場所はもちろん、暗い場所でも障害物が見やすい、高感度スーパーCMOSセンサーを採用しています。

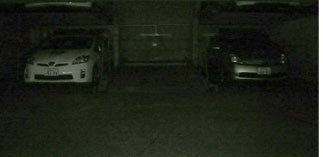

実際の暗さ	リアカメラで映した映像

極細コネクター採用
カメラケーブルに極細コネクターを採用。カメラケーブルを車内に引き込む際の作業性が更に向上しました。

コントロールBOXレスのコンパクト設計

リアカメラは、コントロールBOXのない一体型のコンパクト設計。配線の取り回しがしやすく、スマートな取り付けが可能です。

バックギア連動切替対応※1※2

バックギアに連動して画面を自動的※1、2に切り替えることが可能。トヨタ•ダイハツ•ホンダ•日産の各社ディーラーオプションナビや市販ナビには専用のリアカメラ入力ハーネス（別売★）を用意しています。

リアカメラ入力ハーネス（別売）

詳細はこちら

※1	本製品に画面を自動的に切り替える機能はありません。必要に応じて別途AVセレクターや入力ハーネス等をご用意ください。
※2	メーカーオプションナビの場合は、別途『テレビキット（別売★）』または、『テレビ&ナビキット（別売★）』が必要です。また、『ビデオ入力ハーネス（別売★）』が必要になる場合があります。

★ナビの種類により製品の品番が異なります。詳しくは最新適合情報をご確認ください。
